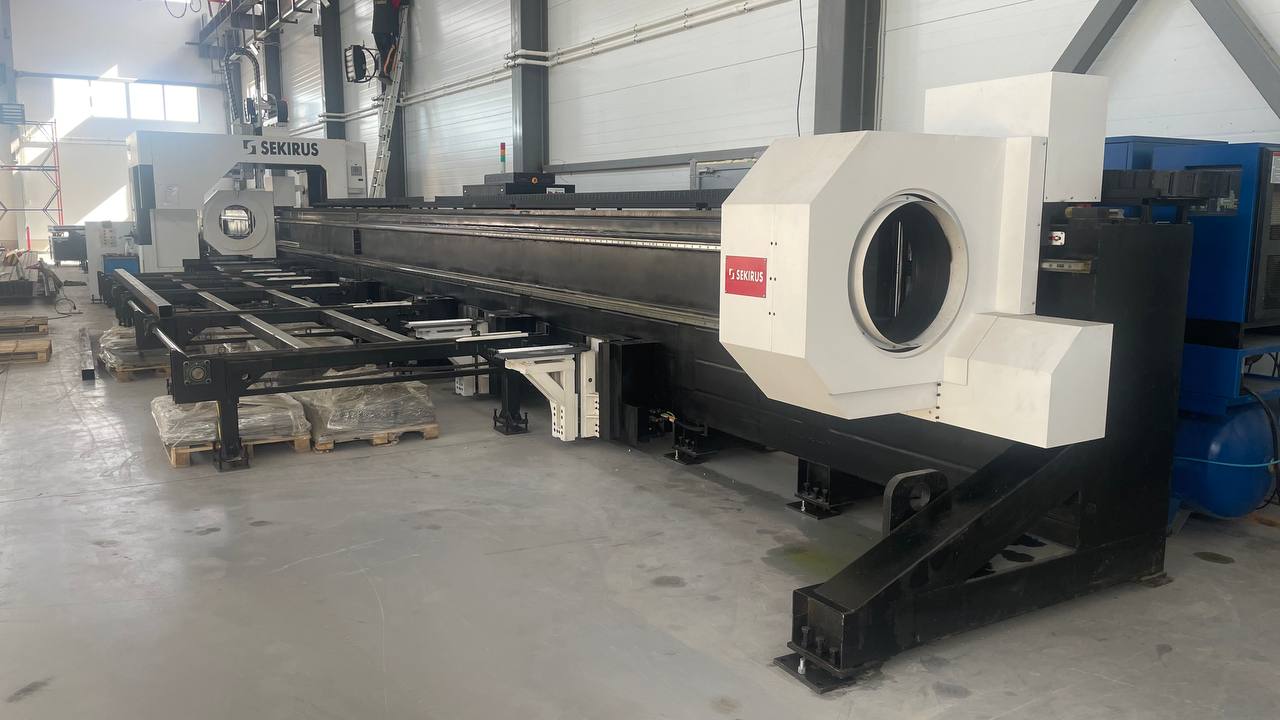

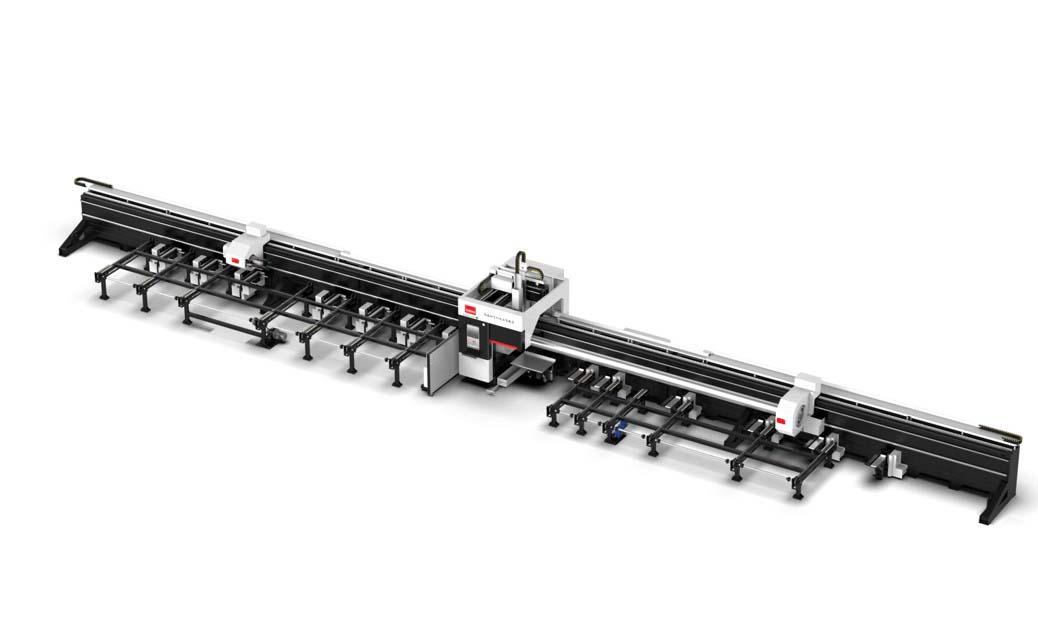

Станок для лазерной резки трубы SEKIRUS P2606M-25600LS-S-3C6-X5

Модель

SEKIRUS P2606M-25600LS-S-3C6-X5

МАКСИМАЛЬНАЯ ДЛИНА ТРУБЫ


≤6000mm

ОБЩАЯ МОЩНОСТЬ


35кВт

ОТХОДЫ


0(при правильной раскладке в нестинге)

ОСЬ Y (ЗАГРУЗКА СТАНКА)


7350mm

ОСЬ Y (ГОТОВОЕ ИЗДЕЛИЕ)


6800mm

ОСЬ X

800mm

ОСЬ Z

250mm

X、Y ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ

±0.05mm/1000mm

X、Y ТОЧНОСТЬ ПОВТОРЕНИЯ ПОЛОЖЕНИЯ

±0.05/1000mm

ОТВЕТНАЯ ЧАСТЬ

6M

ОПОРА ТРУБЫ НА РЕЖУЩЕЙ ЧАСТИ


СЕРВООПОРА-3шт


ПОДДЕРЖКА ТРУБ НА ОТВЕТНОЙ ЧАСТИ


СЕРВОПАНЕЛЬ ПЛАВАЮЩАЯ- 4шт


МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ


КВАДРАТНЫЕ И КРУГЛЫЕ 16-250mm

МОЩНОСТЬ ЛАЗЕРА


3000

ВЕС СТАНКА

8 000кг

ЭЛЕКТРОПИТАНИЕ


380v50Hz±10%

МАКСИМАЛЬНАЯ СКОРОСТЬ G


1.2G

МАКСИМАЛЬНАЯ НАГРУЗКА НА ПАТРОН

120 (на каждый из 3х патронов)

НАГРУЗКА   НА ОДНУ СЕРВООПОРУ

≤75кг

(3   штуки в зоне загрузки и 4 штук в ответной части)

МАКСИМАЛЬНАЯ СКОРОСТЬ ВРАЩЕНИЯ


92об/мин

СИСТЕМА УПРАВЛЕНИЯ


FSCUT5000A

ВСПОМОГАТЕЛЬНЫЙ ГАЗ

O2、N2、ВОЗДУХ

ГАБАРИТЫ   СТАНКА

16057×5680×2372

ЛАЗЕРНЫЙ ИСТОЧНИК

1

SEKIRUS   SFL

ЛАЗЕРНАЯ ГОЛОВКА

1

Raytools BD04K (узкое   сопло) с автофокусом

СИСТЕМА ЧПУ

1

TubePro

ПЕРЕДНИЙ ПАТРОН

2

ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН

ЗАДНИЙ ПАТРОН

1

ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН

КОРПУС МАШИНЫ

1

SEKIRUS

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

1

SCHNEIDER и CHINT

ПНЕВМАТИЧЕСКАЯ ЧАСТЬ

1

SMC

РЕЛЬСОВЫ НАПРАВЛЯЮЩИЕ

1

HIWIN

КОСОЗУБАЯ   РЕЙКА

1

YYC

СЕРВОДВИГАТЕЛЬ И ДРАЙВЕР

1

INOVANCE

РЕДУКТОР

1

MOTOREDUCER/SHIMPO

ОТВЕТНАЯ ЧАСТЬ

1

СЕРВОПАНЕЛЬ ПЛАВАЮЩАЯ-4шт

ПОДДЕРЖКА ТРУБЫ

1

СЕРВООПОРА-3шт

O2 КЛАПАН ДАВЛЕНИЯ ВОЗДУХА

1

SMC

ВОДЯНОЙ ЧИЛЛЕР


1

SEKIRUS(пр-во   г.Санкт-Петербург)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ НЕСТИНГА

1

TubesT ЛИЦЕНЗИЯ

СИСТЕМА УПРАВЛЕНИЯ

1

FSCUT5000A

АВТОЗАГРУЗКА И АВТОВЫГРУЗКА

1

Опционально
