ЛАЗЕРНЫЙ ТРУБОРЕЗ SEKIRUS СЕРИИ P2606M-20600H (СУПЕР ТЯЖЕЛАЯ СЕРИЯ)

Цена в валюте
lasergu.ru - официальный дилер SEKIRUS в России и СНГ
Есть в наличии
Вес машины 12 000кг
Волоконный лазерный источник IPG / RAYCUS
Грузоподъемность до 500кг
Максимальная мощность лазерного излучателя 4 000 Вт
Мощность лазера 1500Вт
Посмотреть остальные
Дополнительные опции
Под заказ
683 751 руб.
Со склада
754 021 руб.
Нашли дешевле? Снизим цену!
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
Оформить заказ
В корзине
В лизинг
Запросить КП
Купить в кредит
Tендеры
В сравнение
В сравнении

Гарантийное обслуживание
До 3 лет
Пуско-наладочные работы и сервис
Собственный сервисный отдел
Большой опыт работы
Работаем с 2004 года
Кредит и лизинг
Выгодные условия
Контроль качества товара
100% контроль

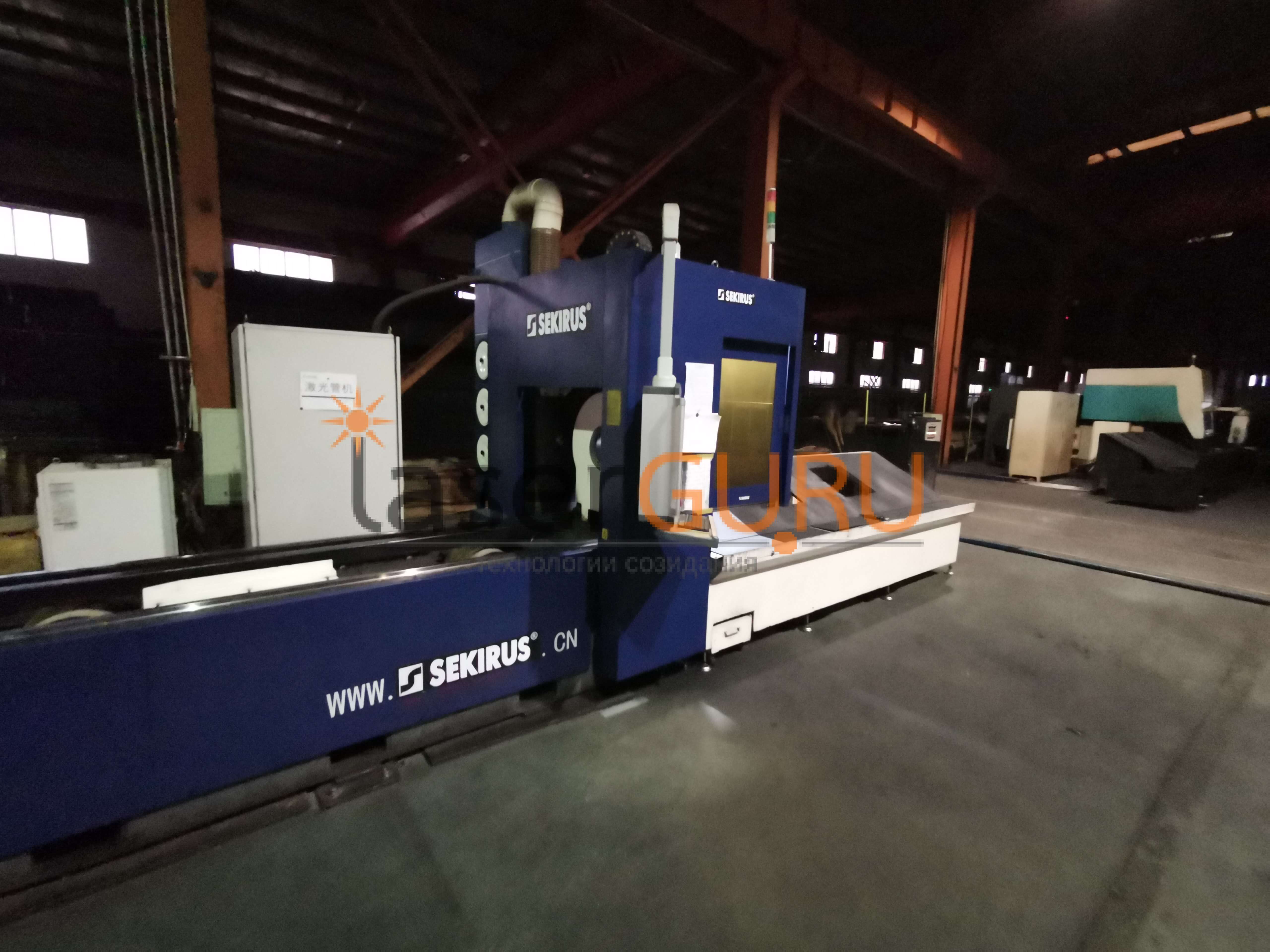

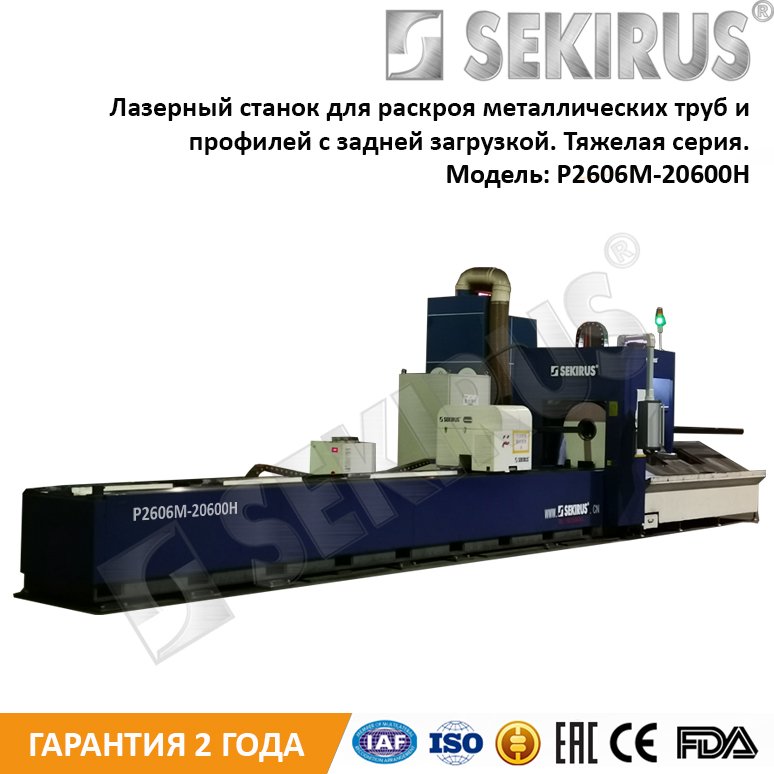

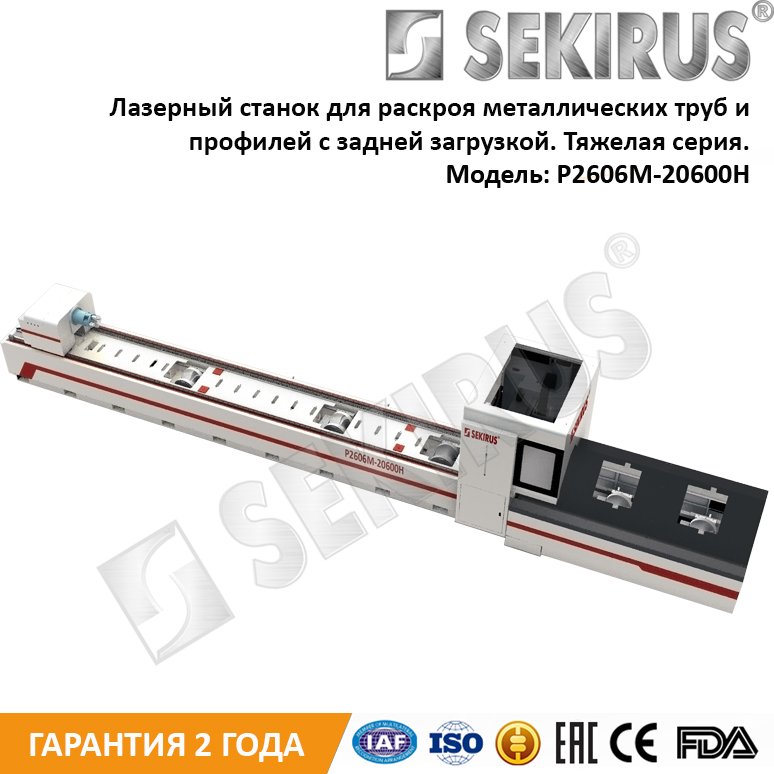

Станок для лазерной резки труб и профилей SEKIRUS P2606M-20600H относится к супер тяжелой серии в линейке оборудования для лазерного раскроя труб. Лазерный труборез данной модели позволяет производить лазерной резку труб диаметром до 600 мм и весом до 500 кг. Сварная станина массой 12 т обеспечивает отсутствие вибраций и повышенную надежность механизмов.




Особенности установки на производственной площадке - необходимы пять установочных отверстий в бетонном полу для пневмоопор, размер отверстий - 500 мм х 500 мм х 500 мм

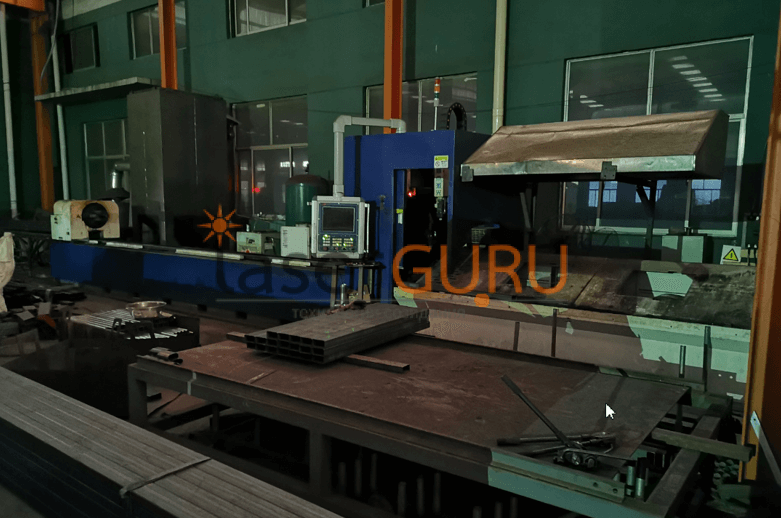

Уникальная система задней загрузки позволяет оператору закатывать на роликах новую заготовку прямо во время резки предыдущей, без остановки машины и потери времени на перезагрузку. Управлять труборезом и загружать трубы,  даже большого веса,  может один оператор, без использования подъемных механизмов, и без остановки машины. Запатентованная система задней загрузки трубы в базовой комплектации, в сочетании с сервомоторами повышенной мощности, делают лазерный труборез тяжёлой  серии самой производительной машиной линейки SEKIRUS®.

  • P2606M-20600H – Супер Тяжелая серия, предназначенная для обработки труб весом до 500 кг.
  • Оснащается двумя пневматическими патронами – диаметром до 220мм. Может оснащаться пневматическими патронами до 320 мм.
  • Вес машины в рабочем состоянии до 12 500 кг.
  • Задняя загрузка трубы
  • Время на загрузку трубы до 15 секунд

Основные преимущества установки лазерной резки серии P2606M-20600Н

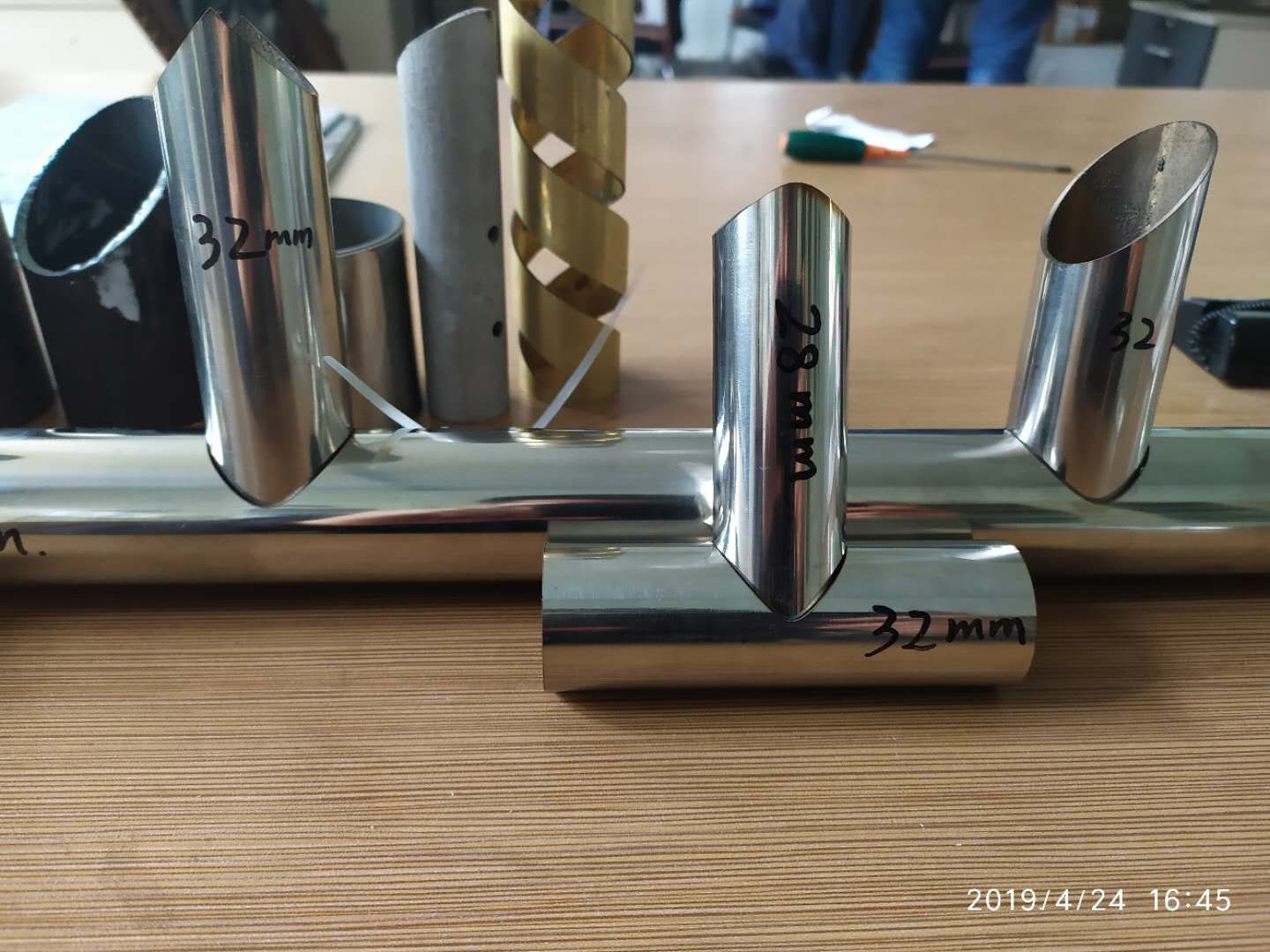

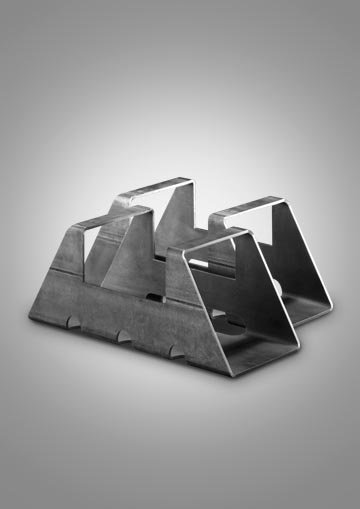

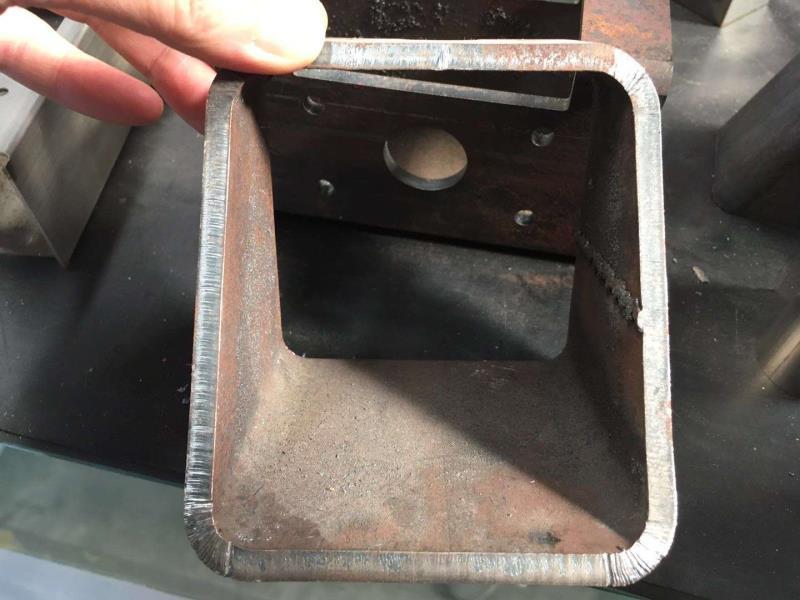

  • Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы, диагональю от 20мм до 200мм (опционально до 300мм), возможна обработка профиля H- и T- образной формы 2D лазерной головой, кроме круговой резки, а также зона обработки внутренней части Н-образного и примыкающей Т-образного ограничена размерами лазерной головы от центра сопла до края в связи с возможностью порчи лазерной головки, такие профиля режутся при наличии 3D (4-х или 5-ти осевой) лазерной головы (опция) с возможностью снятия фаски до 45º.
  • Труборез оснащен пневматическими автоматическими зажимными патронами, с помощью которых может вырезать металлические трубы диагональю по наружным углам от 20мм до 200мм
  • Установки лазерной резки P2606M-20600 на базе координатной системы и волоконного лазера IPG Photonics / Raycus – недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса. При стоимости, сопоставимой с моделями на твердотельных лазерах, установка P2606M-20600 обладает значительно большей производительностью и не требует высококвалифицированного и дорогого обслуживания.
  • Для управления установкой необходимы навыки работы с компьютером на уровне пользователя, знание управляющей программы и основ лазерной резки (обучение на практике в течение 2-3 дней)

Описание и технические характеристики

Наименование Значение
Контрольная программа Tube PRO
Лазерный источник RAYCUS / IPG

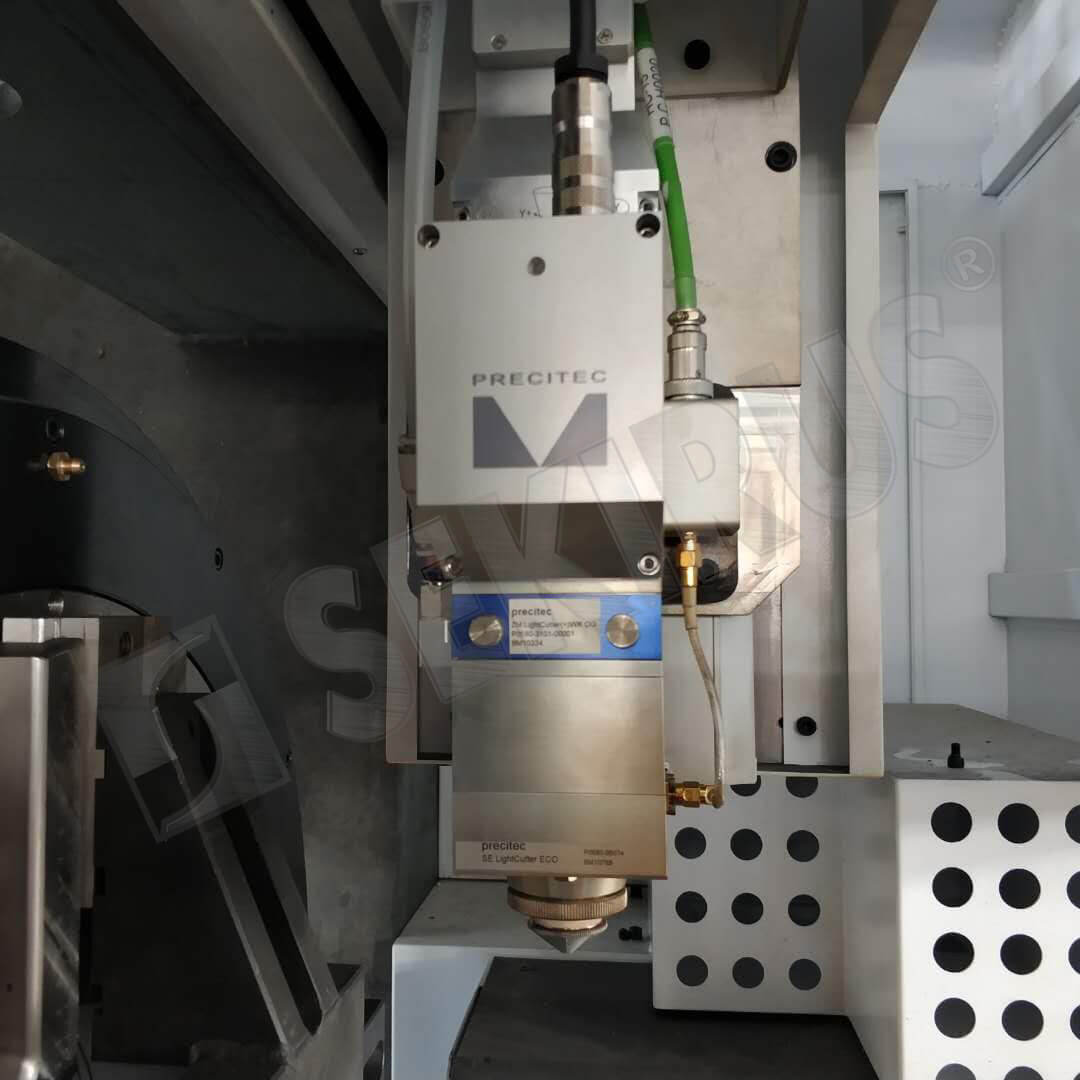

Лазерная головка Raytools / Precitec
Чиллер водяного охлаждения HANLI
Серводвигатель YASKAWA X-3.0 кВ, Y-1.0 кВ, Z-0.4 кВ, W1-3кВ, W2-1.5 кВ
Патрон Два автоматических пневмопатрона
 Диаметр (мм) φ20-φ200
 Минимум длина отходов (мм) 200
 Средняя скорость вращения (об / мин) 40
 Максимум скорость вращения (об / мин)  80
Перемещение по X(мм) 6800
 Средняя скорость (м / мин)  43
Перемещение макс. Скорость (м / мин)  86
Перемещение по Y (мм) 500
 Расширенная скорость (м / мин)  40
 Перемещение макс. Скорость (м / мин)  60
Перемещение по Z (мм) 180
 Средняя скорость (м / мин)  30
Перемещение макс. Скорость (м / мин) 60
Направляющие (Тайвань)мм 30、25
Вес заготовки до 500 кг
Вес станка 12 500 кг
Габариты ДхШхВ (мм) 11860х991х2256


Преимущества конфигурации

  • Станина сварена из цельных стальных листов; толщина от 16 мм до 20 мм. Отфрезерована, обработана и сварена с помощью ЧПУ на высокоточных обрабатывающих центрах Golcar (Италия).
  • На машине 7 комплектов сервомоторов Yaskawa, в том числе 2 комплекта 3.0кВ
  • TUBE PRO – система управления способна поддерживать многоосевую работу и расширение рабочей части.
  • Самоцентрирующиеся пневматические патроны большого диаметра.
  • Ускорение может составлять 1,2 G, макс, скорость перемещения 100 м / мин.
  • G.W.8T
  • Тайвань YYC ШВП, 5 класса точности 3мм ширина зубов, хорошая производительность, точность и срок службы.
  • Тайвань направляющие шириной 25-35 мм.
  • Контрольная панель прикреплена на крышу защитного кожуха, расположена сбоку машины удобно и эргономично.
  • Соединительные отверстия диаметром более 4 мм сделаны на оборудовании COLGAR (Италия).
  • Машина оснащена патроном с подачей воздуха сзади, что позволяет машине работать в более суровых условиях и продлевает срок службы патрона.




Базовая комплектация

Наименование Количество
Лазерный станок 1
Лазерный источник 1
Переносной беспроводной пульт управления 1
Система охлаждения вода/воздух (чиллер) 1
Виброопоры комплект
Система дымоудаления зональная 1
Гофрошланг, D=200, длина 2 м. 2
Система управления подачей газов 2-х канальная 1
Автоматическая централизованная система смазки 1
Стартовый комплект ЗИП (комплект ключей, болты, гайки, фокус) 1
Силовой кабель 1
Силиконовые трубки 1

Расходные материалы

Наименование Ресурс работы, часов В комплекте, шт. Стоимость, руб./шт.
Защитное стекло (Диаметр 30 мм, толщина 5 мм) 300 1 2700
Латунное сопло (размеры 1,0 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм) до 1000 6 3400
Фокусирующая линза 2000-4000 1 14 800
Коллиматорная линза 2000-4000 1 18 300
Керамическое кольцо до 1000 1 9 300

Типы латунных сопел

Тип Диаметр, мм
Назначение
Защитное стекло (Диаметр 30 мм, толщина 5 мм) 300 1
Латунное сопло (размеры 1,0 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм) до 1000 6
Фокусирующая линза 2000-4000 1
Коллиматорная линза 2000-4000 1
Керамическое кольцо до 1000 1

Условия эксплуатации

Характеристики Наименование и требование Примечания
Энергопотребление Лазер – 8 кВт

Кулер – 12 кВт

Машина – 20 Квт

3-фазное стабильное напряжение – 380v ± 5%

Небалансный трехфазный источник питания – менее 2,5%

Заземление -менее 4 Ом

Общая емкость не менее 40 кВА.
Вода Чиллер и деcтилированная вода
Сопутствующий газ Режущий газ – N2> 99,99%, N2> 99,9% Различные материалы, разные спецификации
Требования к условия эксплуатации Температура – + 5- +40 градусов (Источник лазерного излучения, установленный в помещении для кондиционирования воздуха)

Влажность – менее 70%

Фундамент – вдали источника вибрации (Защищенный от землетрясений сейсмически устойчивый фундамент)

Обрабатываемый материал – без ржавчины в соответствии с ISO или ГОСТ

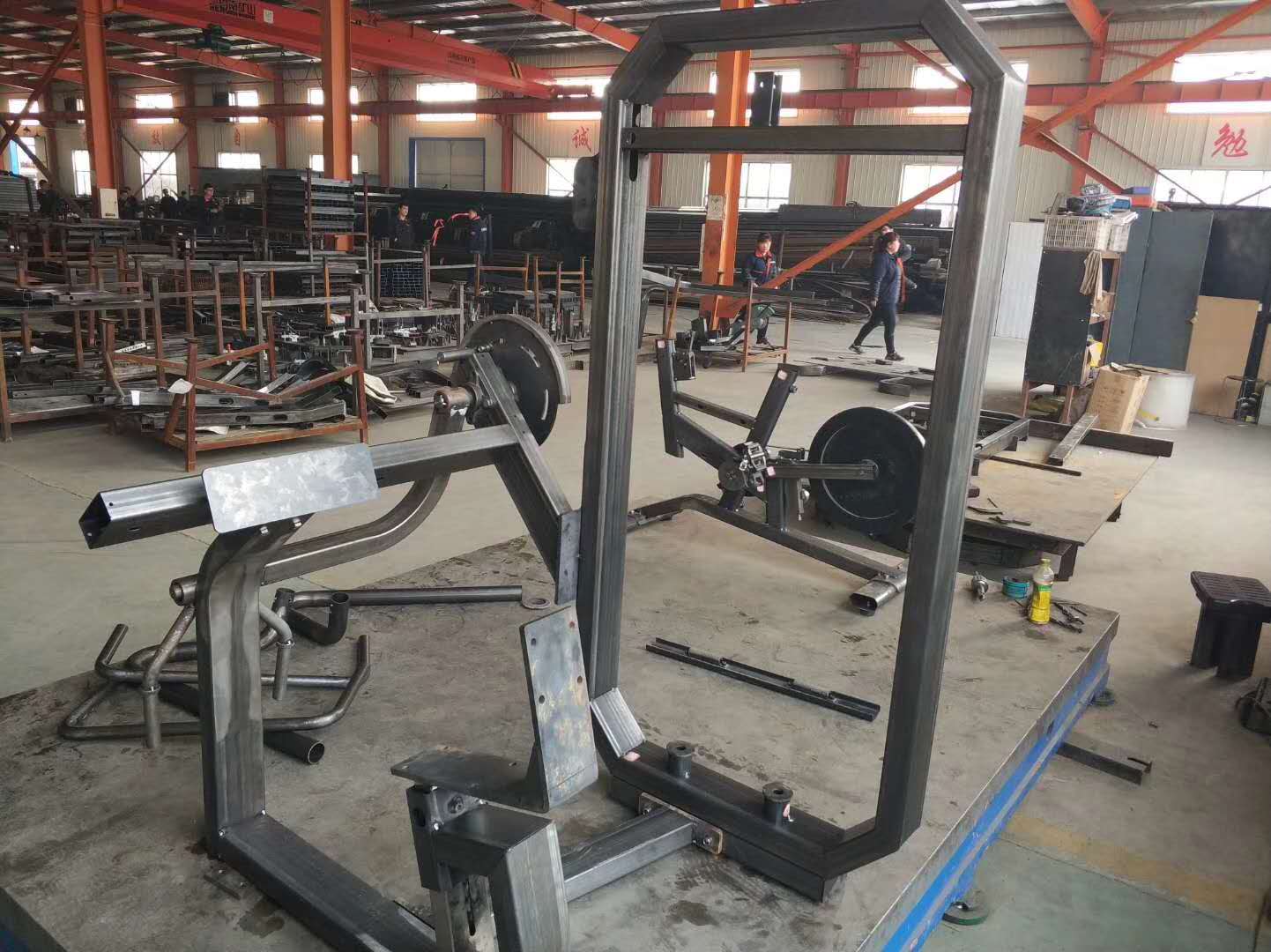

Отрасли применения лазерных труборезов SEKIRUS


Применение лазерных труборезов SEKIRUS


Вес машины 12 000кг
Волоконный лазерный источник IPG / RAYCUS
Грузоподъемность до 500кг
Максимальная мощность лазерного излучателя 4 000 Вт
Мощность лазера 1500Вт
Обрабатываемые материалы Конструкционные стали , Углеродистая сталь, Оцинкованная сталь, Нержавеющая сталь, Электротехнические стали, Медь и медные сплавы
Применение раскрой метал труб, резка метал профиля
Размер рабочего стола Добавить
Тип Лазерный труборез с задней загрузкой трубы
