Основные преимущества лазерного трубореза:
Установки лазерной резки P2606M-201200L на базе координатной системы и волоконного лазера IPG Photonics / Raycus / MAX – недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса. Установка обладает значительно большей производительностью и не требует высококвалифицированного и дорогого обслуживания.

Высокая скорость обработки деталей в сравнении с традиционными методами (есть практика увеличения производительности производства в 25раз после покупки лазерного трубореза), с системой автозагрузки позволяет принимать высоко серийные заказы; - высокая повторяемость и точность деталей получаемых при обработке, позволяющее планировать отходы производства и минимизировать брак (незаменимое преимущество для автоматизации производства при использовании сварочных роботов дуговой и лазерной сварки);
Широкие возможности обработки трубы недоступные или трудозатратные для обработки металлорежущим инструментом; отсутствие расходников в большом количестве (в сравнении с металлоинструментом, пилы фрезы и тд.) на производстве и большого количества; минимум персонала обслуживает 1 оператор простота управления, для управления установкой необходимы навыки работы с компьютером на уровне пользователя, знание управляющей программы и основ лазерной резки (обучение на практике в течение 1-3 дней)
Возможности лазерного трубореза:

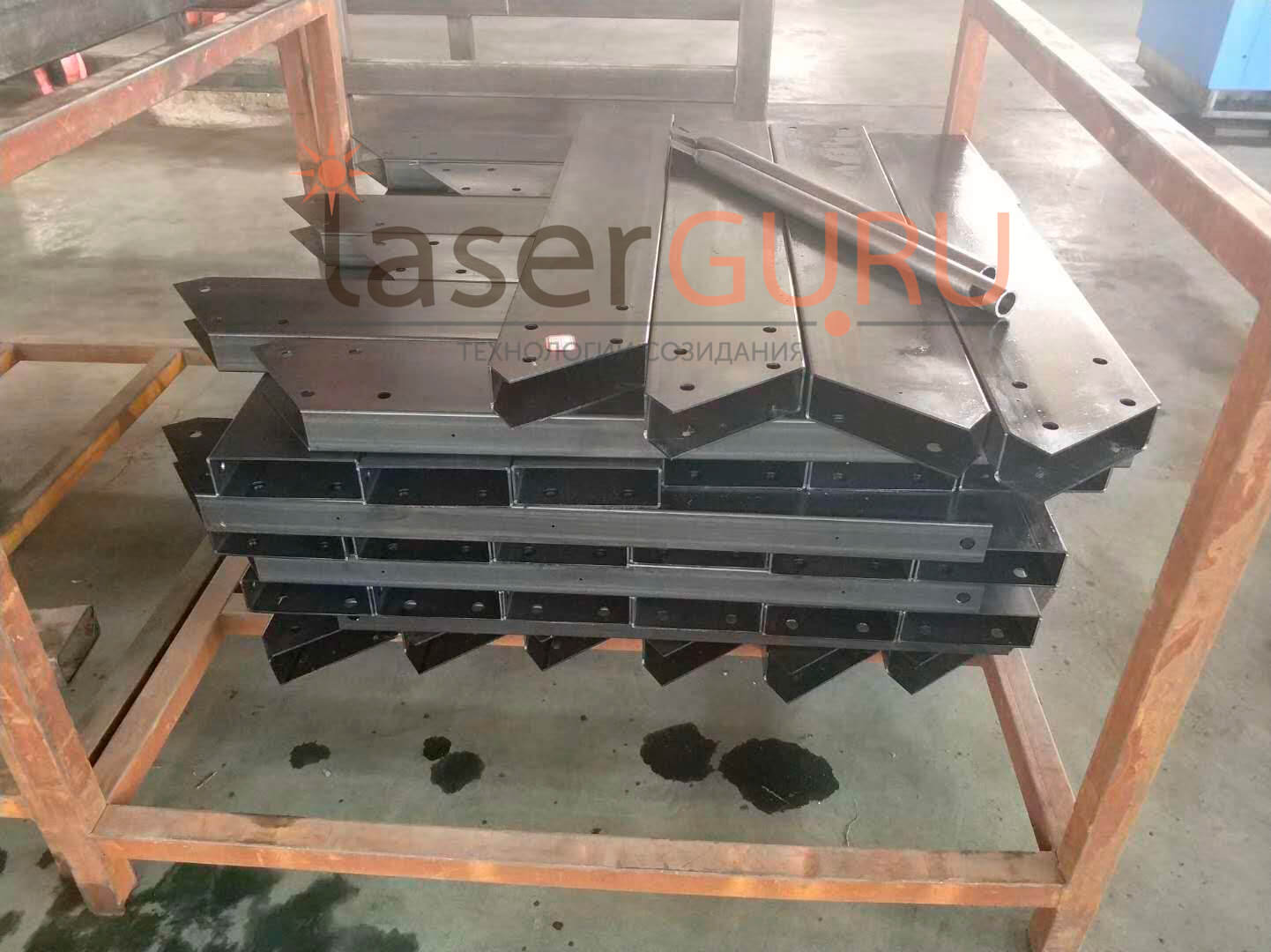

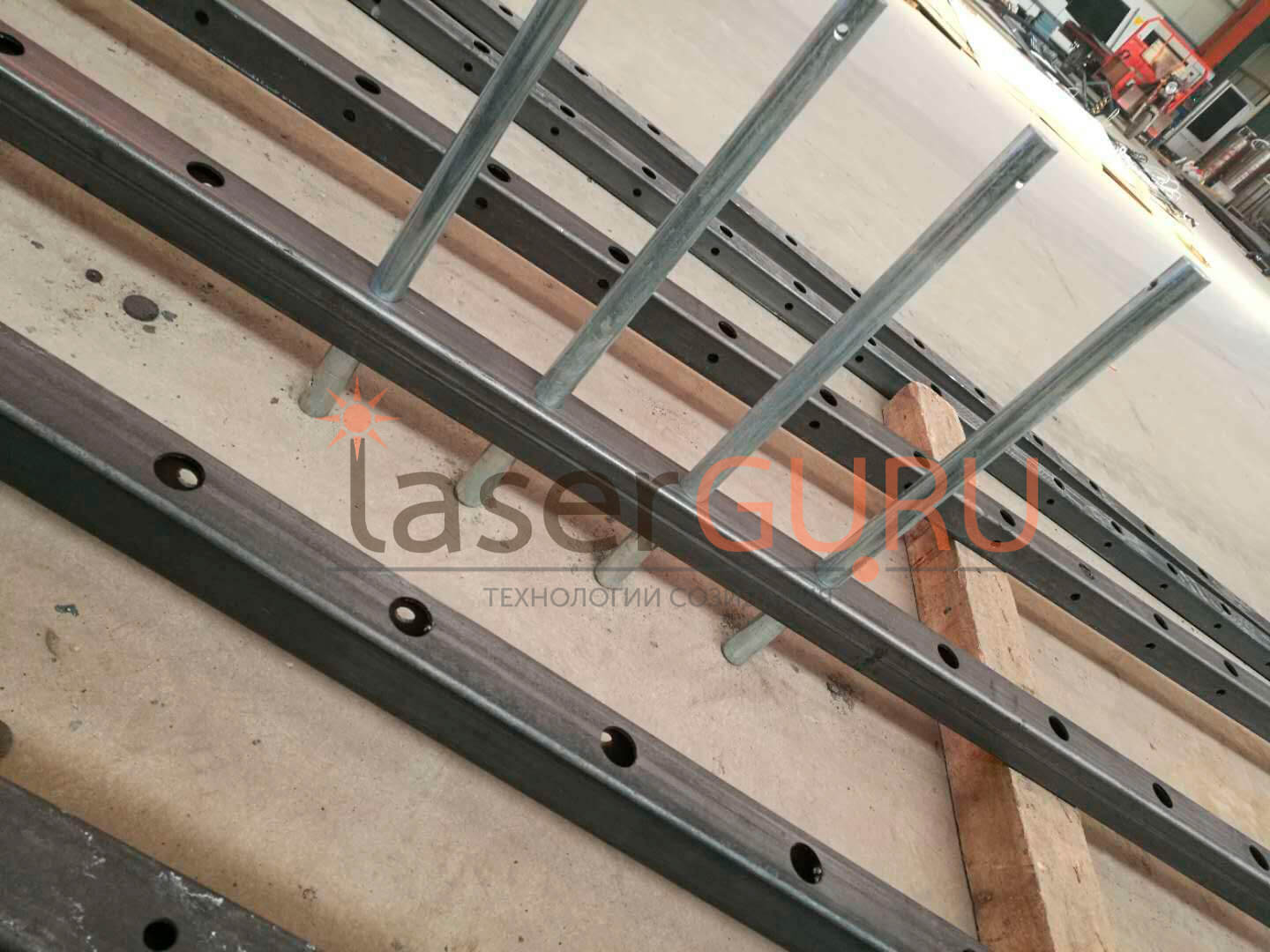

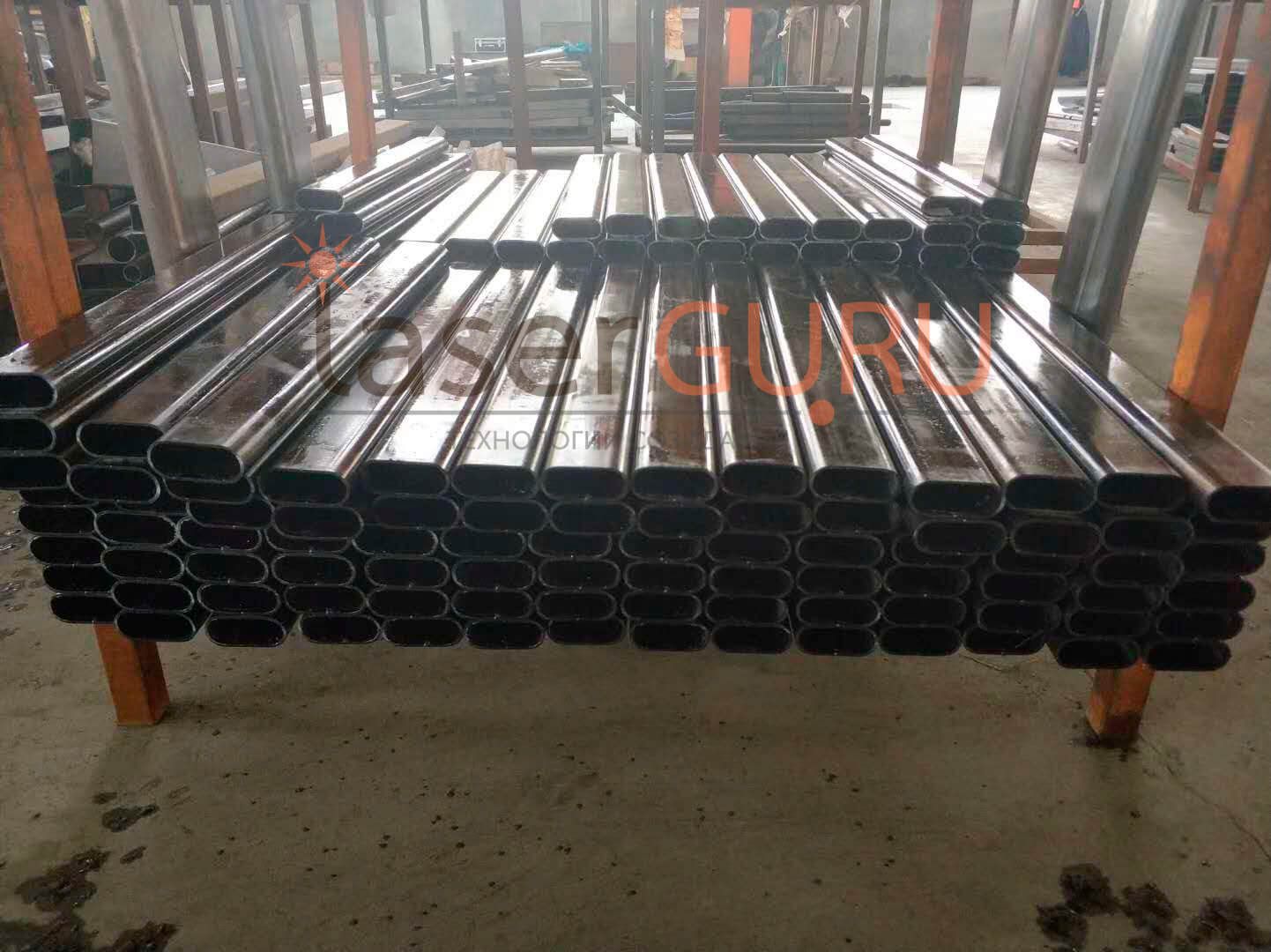

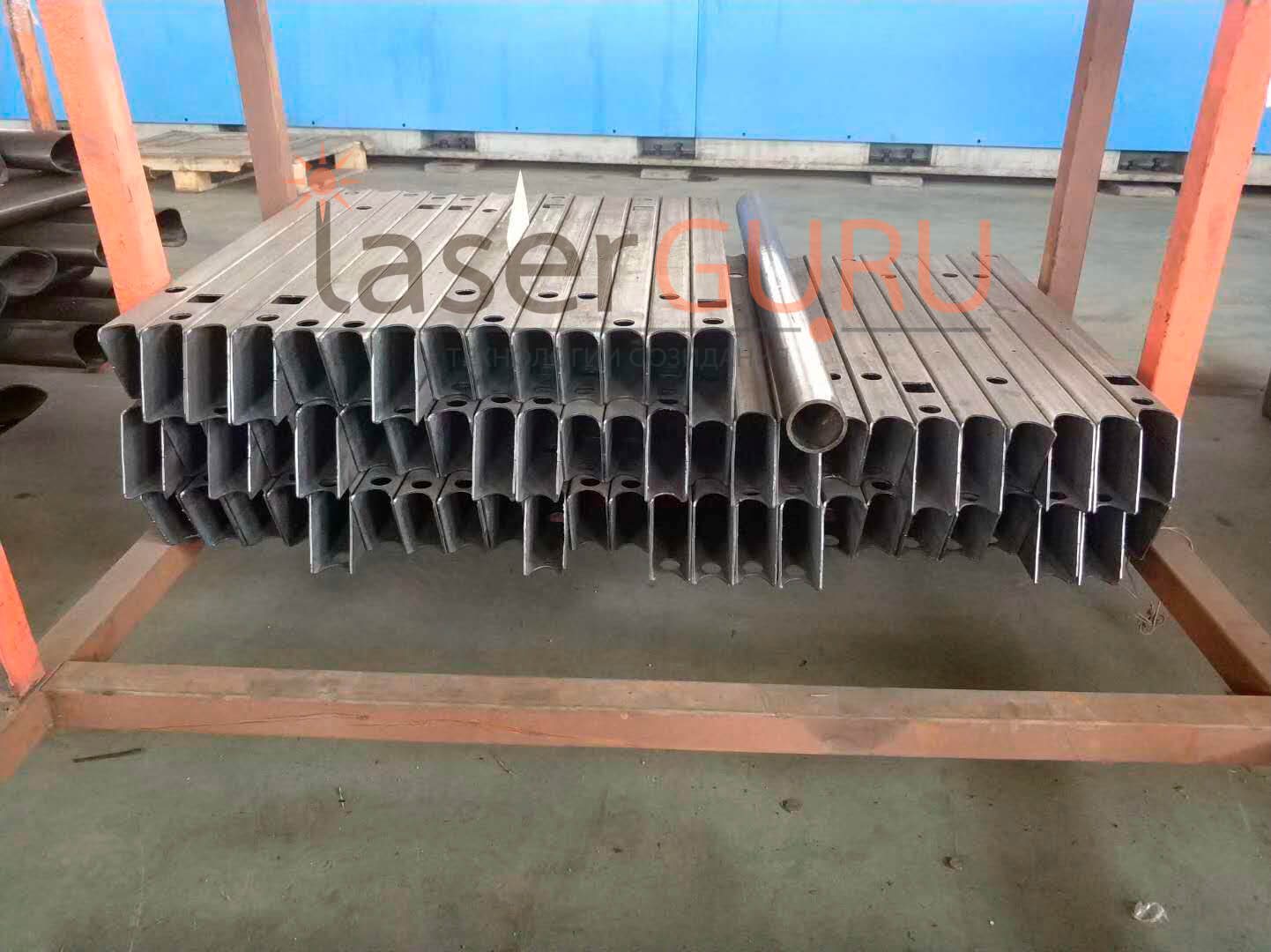

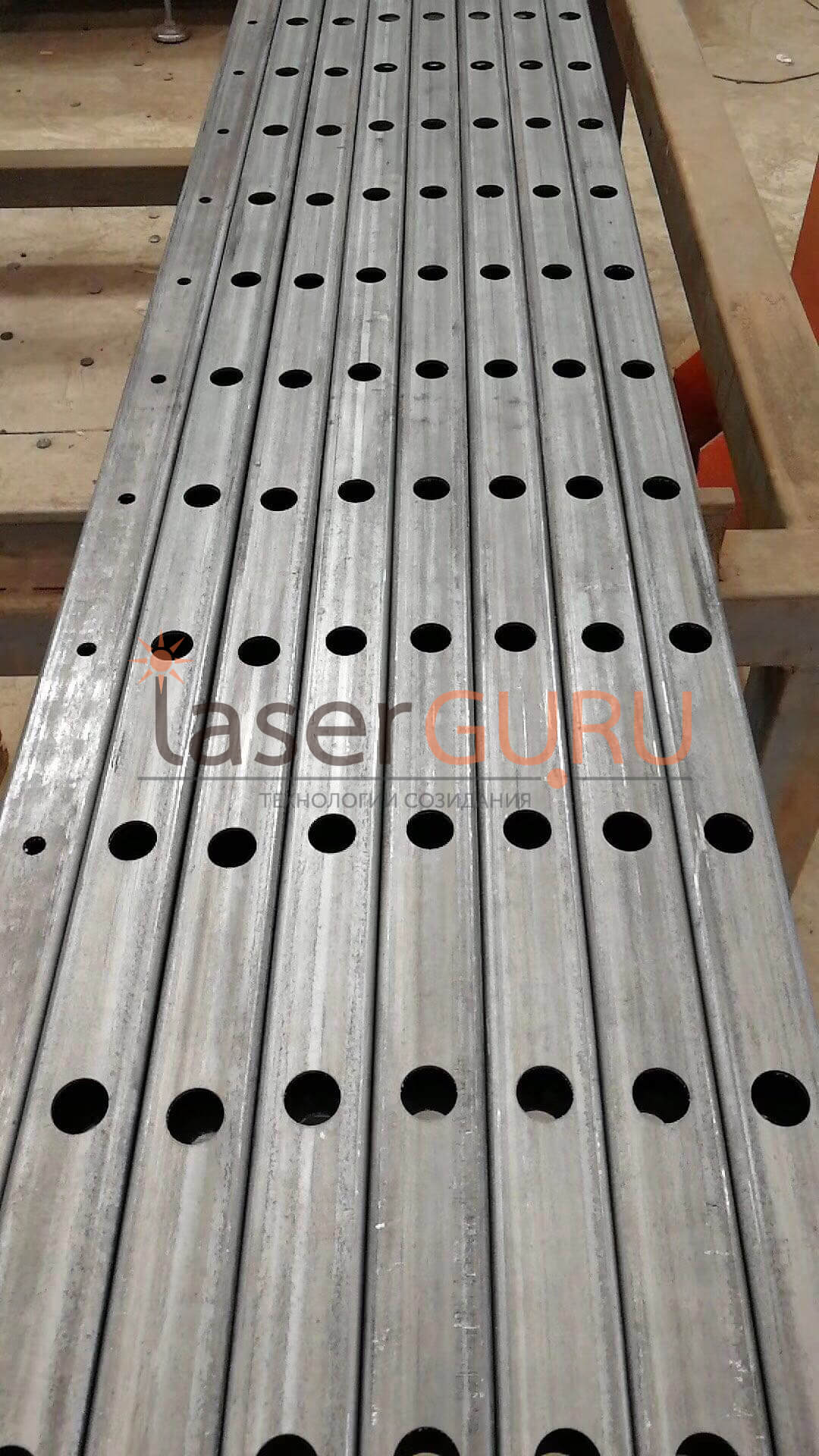

Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы, диагональю от 20мм до 220мм (опционально до 360мм). Возможна обработка профиля T- тавра и H- двутавра образной формы 2D лазерной головой, кроме круговой резки. H- и T- профиля режутся при наличии 3D лазерной головки с удлиненным тонким соплом. Современные лазерные труборезы при использовании 3ех осевых головок способны резать металл под углом к поверхности трубы и делать фаску (Опция только для машин тяжелой серии) с возможностью снятия фаски до 45º.
Технические характеристики
Параметр |
Значение |
|
Мощность лазерного источника |
1000Вт - 4000Вт (возможные варианты) |
|
Качество луча |
< 0.373 mrad |
|
Рабочая среда лазера |
ND:YVO4 |
|
Длина волны лазера |
1060 панаметров |
|
Длина трубы |
12000 мм |
|
Необрабатываемый хвост трубы |
220 мм |
|
Ход оси X |
250 мм |
|
Ход оси Y |
12500 мм |
|
Ход оси Z |
180 мм |
|
Угол поворота оси W |
N*360 |
|
Скорость вращения оси W |
80 об/мин |
|
Точность позиционирования Оси X/Y |
0.05 мм |
|
Точность повторного позиционирования Оси X/Y |
0.05 мм |
|
Макс скорость перемещения оси X |
86 м/мин |
|
Макс скорость перемещения оси Y |
60 м/мин |
|
Макс скорость ускорения оси X |
1G |
|
Макс ускорение оси Y |
0.8G |
|
Максимальный вес заготовки |
150кг |
|
Поддерживаемые форматы файлов |
PLT, AI, DXF, DST, BMP |
|
Электрическое питание |
380v/50Hz |
|
Мощность сервомоторов по осям |
X - 1.5KW, Y - 0.75KW, Z - 0.4KW, A(W)1 - 0.75KW, A(W)2 - 1.5KW |
|
Общая мощность |
1000Вт |
15kВт |
2000Вт |
20kВт |
|
Обрабатываемые металлы |
Углеродистые стали Конструкционные стали Оцинкованные стали Электротехнические стали Нержавеющие стали Алюминий и алюминиевые сплавы (IPG) Медь и медные сплавы Титан (IPG) |
|
Технологические газы |
Кислород, Сжатый воздух, Азот, Аргон |
|
Рама станка |
Сварная трубная конструкция |
|
Габариты станка (Д х Ш х В) |
18050×2270×2200мм |
|
Вес станка |
Около 7000кг |
Базовая комплектация
Параметры |
Значение |
Лазерный источник |
IPG (Россия) / Raycus (Китай) / Maxphotonix (Китай) |
Лазерная режущая голова |
RayTools / WSX (Китай) |
Приводная система |
Система сервопривода, Японский Yaskawa |
Трансмиссия |
Двойная зубчатая рейка YYC + линейные направляющие рельсы PMI (Тайвань) |
Контрольная программа |
Tube PRO (Китай) |
Передний стационарный патрон |
Механический патрон |
Задний подвижный патрон |
Пневматический патрон |
Чиллер одяного охлаждения |
Охладитель Tongfei / Hanli (Китай) |
Редуктор |
Kotec (Китай) |
Станина |
Трубная сварная конструкция |
Подшипники |
NSK, Япония |
Пневматические компоненты |
SMC, Япония; |
Электрические компоненты |
Schneider, Франция |
Система автоматической смазки |
Автомасленка |
Система дымоудаления |
Вентилятор |
Сертификация |
ISO, CE, FDA, EAC |
Кондиционер шкафа управления |
Есть |
Отрасли применения лазерных труборезов SEKIRUS

Вес машины | 7000 кг |
---|---|
Волоконный лазерный источник | MAX |
Грузоподъемность | 150 кг |
Максимальная мощность лазерного излучателя | Добавить |
Мощность лазера | 700Вт |
Обрабатываемые материалы | Конструкционные стали, Углеродистая сталь, Оцинкованная сталь, Нержавеющая сталь, Электротехнические стали, Медь и медные сплавы |
Применение | резка труб |
Размер рабочего стола | Добавить |

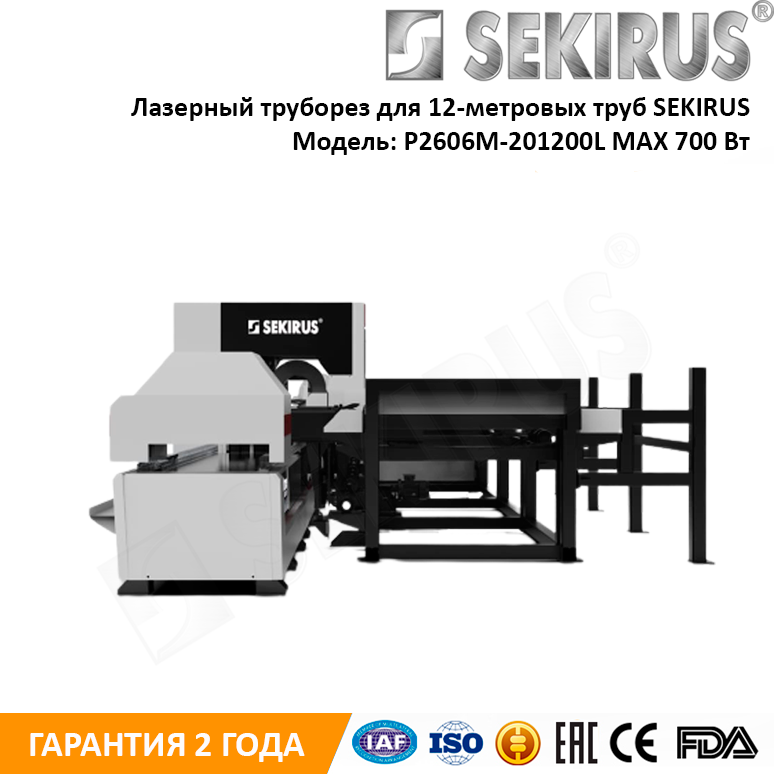

Тип | Лазерный труборез для резки 12 м труб |
Ход оси Z | 180 мм |
