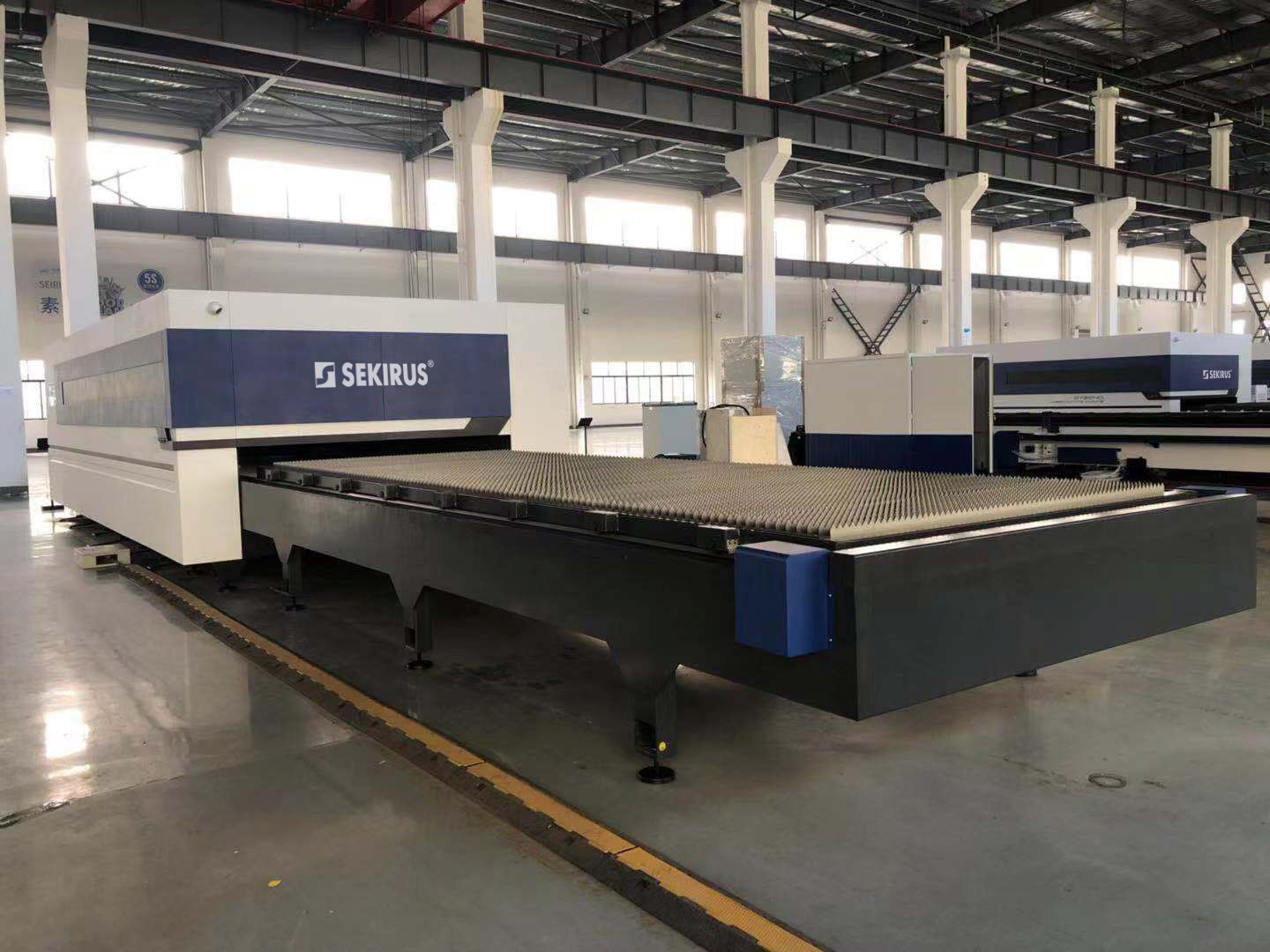

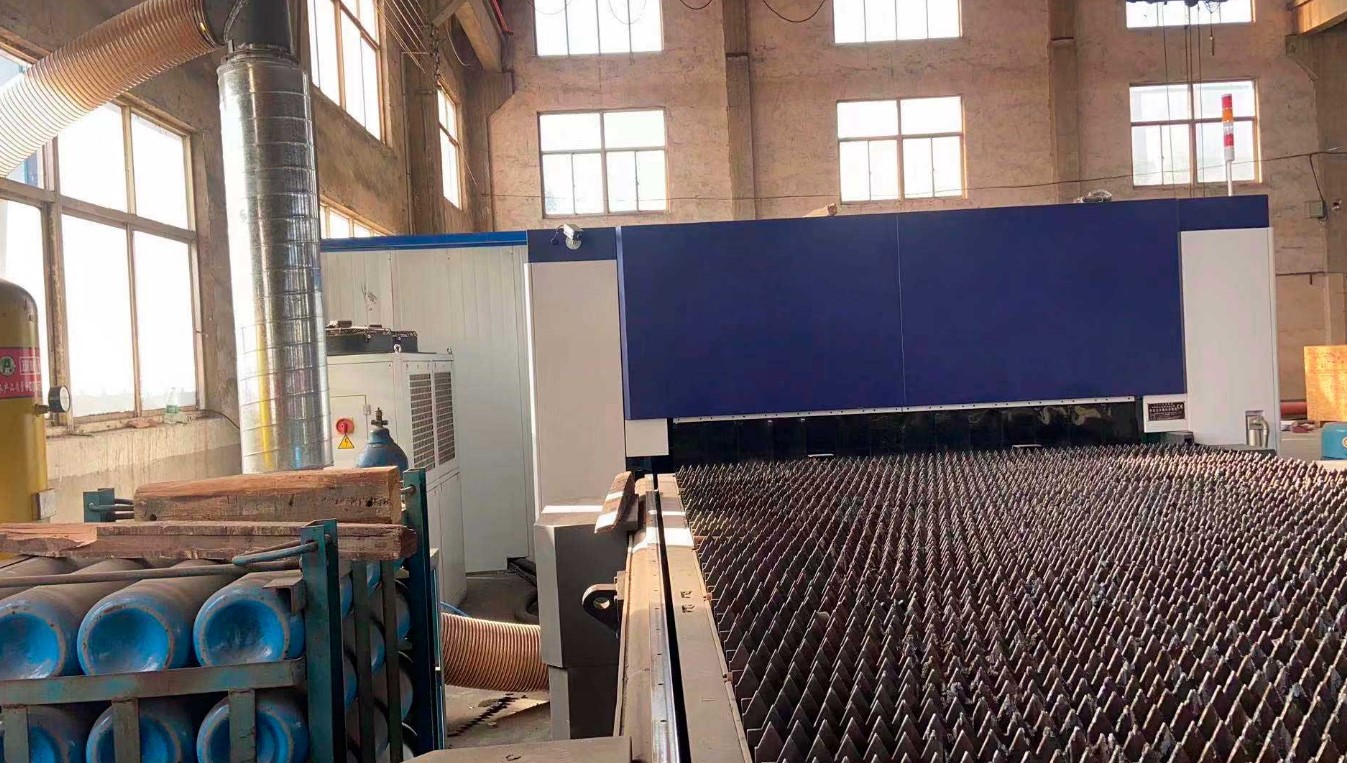

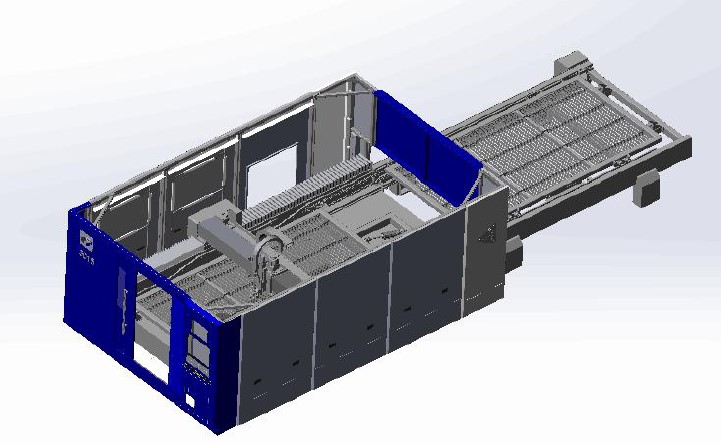

Лазерный станок SEKIRUS P2902M-6020HGA-X5 включает в себя:
- Высокопроизводительный серводвигатель YASKAWA
- Лазерный источник IPG мощностью 10 кВт (YLS-CUT)
- Усовершенствованный процессор системы ЧПУ
- Режущую головку с функцией скашивания кромок Precitec
- Систему управления на базе ОС Windows с библиотекой параметров
- Систему смены паллет
- Систему удаления отходов (вручную)

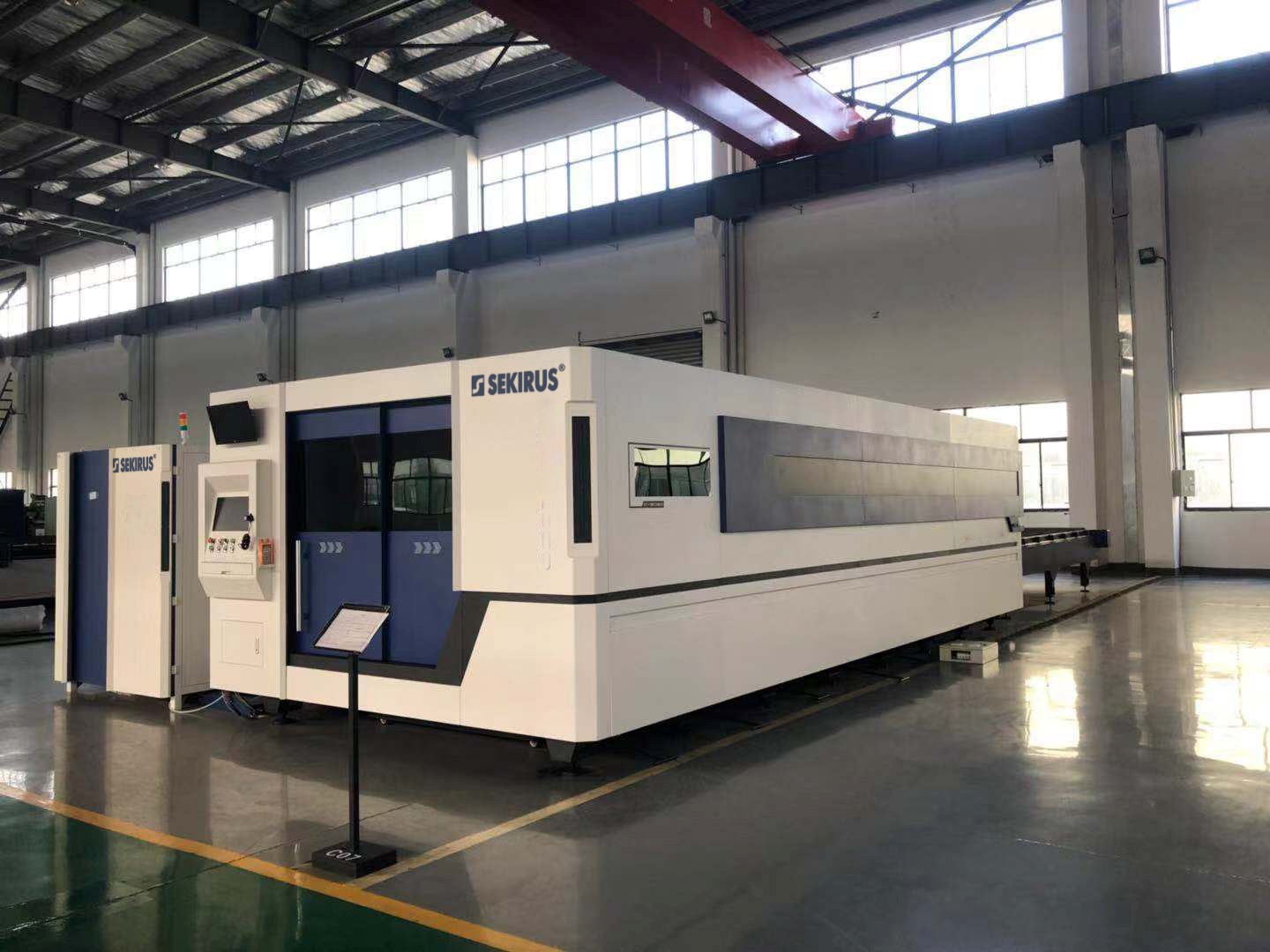

- Полностью замкнутый защитный кожух
Особенности и преимущества:
- Высокомощный волоконный лазерный источник европейского производства
- Широчайший спектр применений в области металлообработки
- Превосходное качество реза и высокая скорость обработки
- Приводная система с прецизионной зубчатой передачей
- Двухъядерный процессор системы ЧПУ
- Новейшее программное обеспечение
- Точный контроль излучения с помощью импульсной модуляции
- Автоматическая система подачи рабочего газа
- Поддержка программ автоматизированного проектирования (Alma, AutoCAD)
- Конструкция портального типа
- Более 80% импортных компонентов
- Стабильность работы

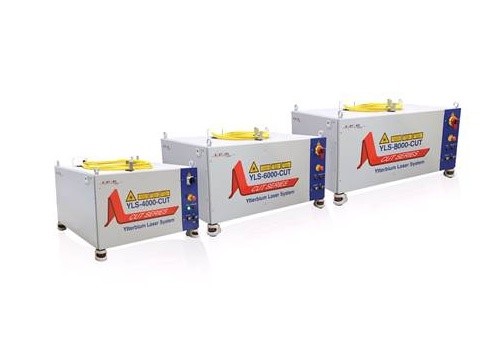

Преимущества лазерного источника:
- Превосходное качество лазерного пучка (параметр BPP) во всем диапазоне мощности излучения
- Малый размер пучка в большом диапазоне рабочих расстояний
- Коэффициент оптоэлектронного преобразования более 25%
- Отсутствие необходимости технического обслуживания
- Удобный дизайн «включи и работай», компактная конструкция
- Срок службы диодов накачки более 100 000 часов
- Встроенный выключатель
- Снижение эксплуатационных затрат на 30%
- Гибкая система передачи излучения позволяет использовать лазерный источник совместно с роботом-манипулятором и рабочими столами различного размера

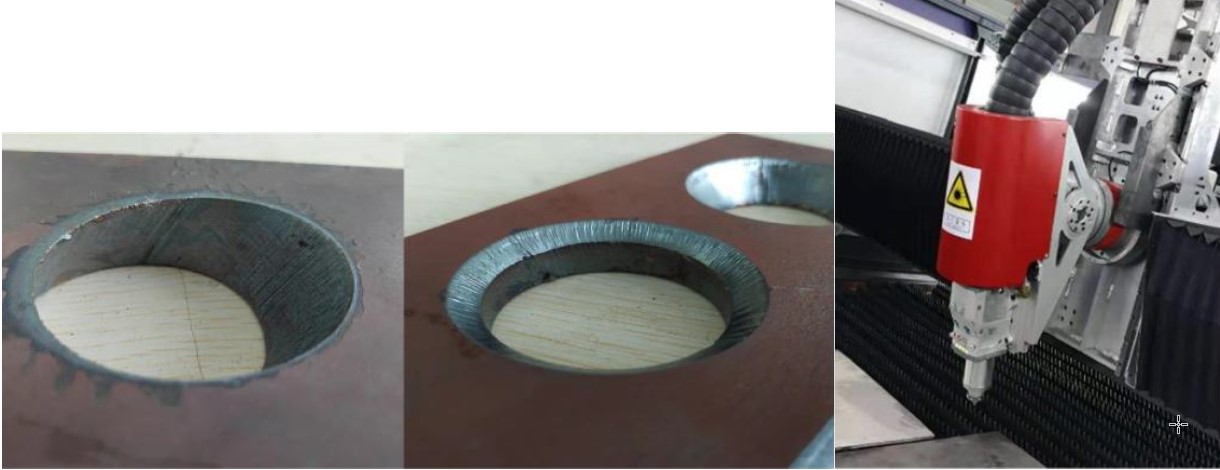

Режущая головка с функцией скашивания кромок
«Умная» режущая головка производства компании Precitec подходит для резки широкого спектра материалов. Лазерные станки серии SEKIRUS P2902M-6020HGA-X5, оснащенные режущими головками с функцией автофокусировки, имеют наилучшее соотношение цена-качество. Точное и плавное перемещение оси Z достигается благодаря высокочувствительным концевым датчикам и программному контролю и обеспечивает эффективную обработку даже листов с неровной поверхностью. Функция автофокусировки и быстрой пробивки позволяет обрабатывать материалы различного типа и толщины, что значительно повышает эффективность работы станка. Например, пробивка отверстия в низкоуглеродистой стали толщиной 16 мм осуществляется за 6-8 секунд, а обработка стали толщиной 10 мм – за одну секунду.
Особенности:
- Может использоваться как совместно с емкостным датчиком высоты, так и без него
- Функция автофокусировки и «умной» пробивки
- Температурные датчики для защиты оптических компонентов от перегрева
- Быстрая и легкая замена защитного стекла
- Гибкие настройки размера лазерного пучка
- Плавная подача рабочего газа
- Компактная, легковесная конструкция
- Модель совместима с большинством оптических коннекторов
Усовершенствованная система ЧПУ
Система SEKIRUS P2902M-6020HGA-X5 оснащена пользовательским интерфейсом Z32, разработанным специально для системной среды Windows XP Professional, что снижает возможность переполнения памяти.
Технические характеристики:
- Цветной сенсорный TFT экран диагональю 17”
- Порт USB 2.0 + порт Ethernet TCP/IP RJ45
- Высокопроизводительная и удобная сенсорная панель управления
- Автоматическая калибровка оси Z
- Дружелюбный человеко-машинный интерфейс
- Программный контроль давления рабочего газа
- Система прямого контроля параметров лазерного излучения
Параметры приводной системы регулируются системой управления в режиме реального времени, что гарантирует высокую производительность и надежность станка. Все внутрисистемные процессы программного взаимодействия проходят без участия оператора. Легкое конвертирование графических файлов и файлов формата ISO для удобного ручного редактирования. Встроенная обширная база данных позволяет подобрать оптимальные параметры обработки, особенно при резке отверстий малого диаметра в материале большой толщины. Возможен также удаленный доступ в систему через соединение Ethernet.
Программное обеспечение
Программное обеспечение Smart Manager было разработано специально для использования всех возможностей новейшей приводной системы, оно совместимо также и с другим оборудованием SEKIRUS P2902M-6020HGA-X5. Новое поколение программ для резки обеспечивает выполнение таких операций, как быстрая пробивка, быстрая резка материалов большой толщины и т.д. Обновленный пользовательский интерфейс прост и удобен для ежедневной работы и облегчает выполнение резки изделий сложных форм.
Помимо «стандартных» функций системы ЧПУ, утилита Smart Manager предлагает множество решений по усовершенствованию процесса обработки, увеличению скорости резки, упрощению работы с лазерным источником и повышению безопасности оператора при сохранении высокого качества обработки материала. Система имеет функцию “nesting” и функцию «предварительной пробивки», а также осуществляет автоматическую конвертацию файлов формата DWG и DFX в файлы ISO.
Особенности:
- Использование расширенного фильтра записи EWF в ОС Windows XP Embedded позволяет защитить систему от установки нелицензионного программного обеспечения и рабочие файлы от случайного удаления или перезаписи. Все обновления операционной системы и установка пользовательских программ производятся с помощью специальной программы установки SEKIRUS P2902M-6020HGA-X Один из разделов жесткого диска специально предназначен для сохранения рабочих данных.
- Система оснащена внешним жестким диском со свободным доступом к настройкам системы и технологическим параметрам резки. Данное нововведение, совместно с функцией EWF, позволяет предотвратить случайную потерю данных.
- Система автоматически формирует ежедневный отчет по всем производственным циклам, включающий информацию о наименовании рабочего файла, дате и времени начала обработки, расстояние реза в дюймах/метрах и прочие данные, которые могут быть полезны для анализа эффективности работы.
- Возможность продолжения прерванного цикла обработки (к примеру, из-за внезапного отключения электричества или при наличии более срочной работы). Система запоминает последние 64 неверно завершенные программы обработки.
- Функция предварительного просмотра позволяет быстро проверить геометрию металлического листа на предмет выхода графики за рамки рабочего диапазона.
- Возможность удаленной диагностики технического состояния доступна при покупке премиального сервисного пакета.
- Процесс резки полностью определяется заданной рабочей программой.
- Оператор может добавлять неограниченное количество операций вручную, отдельно от предусмотренных системой.
- Технология N.U.R.B.S позволяет создавать кривые до 4° в простом формате.
- Функция оптимизации ISO автоматически анализирует программу обработки детали для минимизации времени выполнения.
- Усовершенствованная функция контроля режущей головки эффективно защищает от столкновений с поверхностью при сохранении высокой скорости перемещений.
- Наличие портов USB, Ethernet и модуля Wi-Fi.
- Функция проверки качества реза позволяет системе быстро и безопасно прервать обработку для проверки качества и затем возобновить резку.
- Функция автоматического распознавания кромки листа определяет фактическое положение металлической пластины и ориентацию координат системы ЧПУ и соотносит их с точностью ±0.02 дюйма/±0.5 мм (отсутствие необходимости перемещать лист вручную по рабочему столу позволяет избежать появления нежелательных царапин).
- Рабочий интерфейс утилиты Smart Manager.
- Проектирование станка выполнено методом конечных элементов, что обеспечивает превосходные динамические и статические характеристики. Станина станка представляет собой цельносварную конструкцию из стальных плит, подвергнутую термическому упрочнению и обработке на широкомасштабном прецизионном фрезерном станке портального типа.
- Конструкция станка имеет превосходную виброустойчивость, жесткость и прочность.
- Высокожесткая облегченная поперечная балка моноблочной конструкции обеспечивает высокое ускорение, имеет малую инерцию и хорошую виброустойчивость. Балка установлена на линейных направляющих станины и может перемещаться в обоих направлениях с помощью зубчатой передачи под управлением серводвигателем.
- Размер рабочего стола составляет 6000×2000 мм.
- Система дымоудаления эффективно удаляет из рабочей области отработанный газ и дым, образующийся в процессе резки.
- Система охлаждения представляет собой водяной чиллер с двумя контурами для поддержания постоянной оптимальной рабочей температуры. Первый контур используется для охлаждения лазерного источника, а второй – оптических компонентов режущей головки. Это позволяет снизить риск образования конденсата.
Автоматическая система подачи рабочего газа
Пользовательский интерфейс позволяет производить тонкие настройки системы подачи рабочего газа. В частности, давление газа может быть отрегулировано в диапазоне от 150 мбар до 6 бар в случае использования кислорода или сжатого воздуха, и в диапазоне от 150 мбар до 20 бар в случае применения азота.
Информация о давлении рабочего газа отображается на рабочем экране. В случае, если фактическое давление превышает заданное значение более чем на установленную пороговую величину, срабатывает аварийный сигнал, а цветовая индикация сменяется с красной на желтую.
Вес машины | 2355 кг |
---|---|
Мощность лазера | 10 000Вт |
Рабочее поле | 6000х2000 мм |
Размер рабочего стола | 6000*2000 |
Тип | Станок для лазерной резки мягкой низкоуглеродистой стали до 35 мм, нержавеющей стали до 35 мм |
Толщина резки | <35мм |
