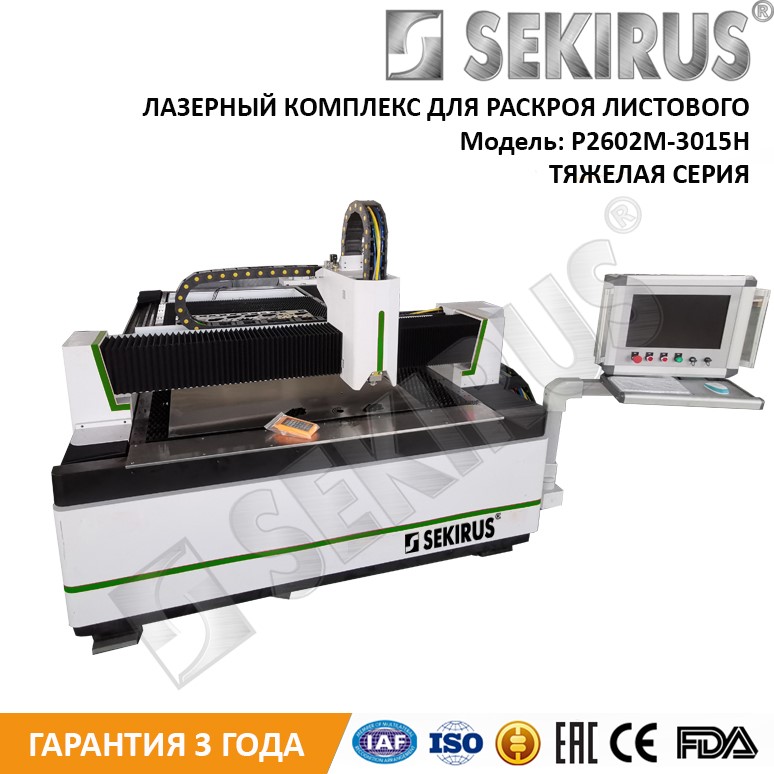

Лазерный станок по металлу SEKIRUS P2602M-3015Hi с чугунной рамой

Модель оборудования

Оптоволоконный лазерный металлорежущий станок P2602M-3015Hi

Выходная мощность лазера

1000 вт

Производитель лазера

Максимальная толщина резки

12 мм углеродистая сталь

5 мм нержавеющая сталь

3 мм алюминий

3 мм латунь, бронза, медь

Диаметр трубы

20-220мм

Лазерная режущая голова

Raytools

Качество лучи

 <0.373mrad

Рабочная среда лазера

ND:YVO4

Длина волны лазера

1060 панаметров

Рабочее поле

3000мм*1500мм

Макс. Холостая скорость

120м/мин. ускорение1.5G

Точность повторного позиционирования

±0.02мм/м

Электрическое питание

380v/50Hz/60Hz/60A

Приводная система

Система сервопривода. На осях серводвигатель YASKAWA _{x4 (Япония)}

1900Вт x 2, 1300 Вт x1, 400 Вт x 1

Трансмиссионный вид

Импортная зубчатая рейка YYC (Тайвань) + линейные направляющие рельс PMI (Тайвань).

Контрольная программа

Cypсut

Графическая поддержанная форма

PLT, AI, DXF, DST, BMP

Водяное охлаждение

Чиллер

Редуктор

MOTOVARIO _France

Комплектующие

Вытяжной вентилятор и стабилизатор напряжения

Вспомогательный газ

Кислород, Азот, и Сжатый воздух

Сертификация

ISO, CE, FDA

Габаритный размер

4477*4930*1880мм

Нетто

5000кг

Применимые материалы

Нержавеющая сталь, углеродистая сталь, медь, латунь, дюрайрон, оцинкованный стальный лист, нитинол, титанид и другие металлические материалы.

Кислород-О2

 Азот-N

500вт

750вт

1000вт

1500вт

2000вт

3000вт

4000вт

6000вт

Материал

Толщина(мм)

                                            скорость м/минут

Углеродистая сталь

1

6.0-8.0

7.5-9.5

8.0-10

15-26

24-30

30-40

33-42

35-42

2

2.0-3.5

3.5-5.0

4.0-6.5

4.5-7.0

4.7-6.0

4.8-7.5

5.2-8.0

6.0-8.0

3

1.8-3.0

2.0-3.2

2.4-3.5

2.6-4.0

3.0-4.8

3.3-5.0

3.5-5.5

3.8-6.5

4

1.3-1.5

1.5-2.0

2.0-2.4

2.5-3.0

2.8-3.5

3.0-4.2

3.1-4.8

3.5-5

5

0.9-1.1

1.3-1.5

1.5-2.0

2.0-2.5

2.2-3.0

2.6-3.5

2.7-3.6

3.3-4.2

6

1.0-1.2

1.4-1.6

1.6-2.2

1.8-2.6

2.3-3.2

2.5-3.4

2.8-4

8

0.6-1.0

0.8-1.2

1.0-1.4

1.2-1.8

1.8-2.6

2.0-3.0

2.2-3.2

10

0.6-1.0

0.8-1.1

1.1-1.3

1.2-2.0

1.5-2.0

1.8-2.5

12

0.5-0.8

0.7-1.0

0.9-1.2

1.0-1.6

1.2-1.8

1.2-2.0

14

0.5-0.7

0.7-0.8

0.9-1.4

0.9-1.2

1.5-1.8

16

0.6-0.7

0.7-1.0

0.8-1.0

0.8-1.5

18

0.4-0.6

0.6-0.8

0.65-0.9

0.65-0.9

20

0.5-0.8

0.6-0.9

0.6-0.9

22

0.4-0.6

0.5-0.8

0.5-0.8

25

0.3-0.5

0.3-0.5

Нержавеющая

сталь

1

8.0-13

8.0-13

18-25

20-27

24-30

30-35

32-40

45-55

2

2.4-5.0

2.4-5.0

7.0-12

8.0-13

9.0-14

13-21

16-28

20-35

3

0.6-0.8

0.6-0.8

1.8-2.5

3.0-5.0

4.0-6.5

6.0-10

7.0-15

15-24

4

1.2-1.3

1.5-2.4

3.0-4.5

4.0-6.0

5.0-8.0

10--16

5

0.6-0.7

0.7-1.3

1.8-2.5

3.0-5.0

4.0-5.5

8.0-12

 6

0.7-1.0

1.2-2.0

2.0-4.0

2.5-4.5

6.0-9.0

8

0.7-1.0

1.5-2.0

1.6-3.0

4.0-5.0

10

0.6-0.8

0.8-1.2

1.8-2.5

12

0.4-0.6

0.5-0.8

1.2-1.8

14

0.4-0.6

0.6-0.8

20

0.4-0.6

Алюминий

1

4.0-5.5

5.0-8.0

6.0-10

10--20

15-25

25-38

35-40

45-55

2

0.7-1.5

1.2-2.6

2.8-3.6

5.0-7.0

7--10

10--18

13-25

20-30

3

0.7-1.5

2.0-4.0

4.0-6.0

6.5-8.0

7.0-13

13-18

4

1.0-1.5

2.0-3.0

3.5-5.0

4.0-5.5

10--12

5

0.7-1.0

1.2-1.8

2.5-3.5

3.0-4.5

5.0-8.0

6

0.7-1.0

1.5-2.5

2.0-3.5

4.0-6.0

8

0.6-0.8

0.7-1.0

0.9-1.6

2.0-3.0

10

0.4-0.7

0.6-1.5

1.0-2.0

12

0.3-0.45

0.4-0.6

0.8-1.4

16

0.3-0.4

0.6-0.8

20

0.5-0.7

Латунь

1

4.0-5.5

5.0-8.0

6.0-10

8.0-13

10--16

20-35

25-30

45-55

2

0.5-1.0

1.0-2.6

2.8-3.6

3.0-4.5

4.5-7.5

6.0-10

8.0-12

25-30

3

0.5-1.0

1.5-2.5

2.5-4.0

4.0-6.0

5.0-6.5

12--18

4

1.0-1.6

1.5-2.0

3.0-5.0

3.2-5.5

8.0-10

5

0.5-0.7

0.9-1.2

1.5-2.0

2.0-3.0

4.5-6.0

6

0.4-0.7

1.0-1.8

1.4-2.0

3.0-4.5

8

0.5-0.7

0.7-1.0

1.6-2.2

10

0.2-0.4

0.8-1.2

12

0.2-0.4
