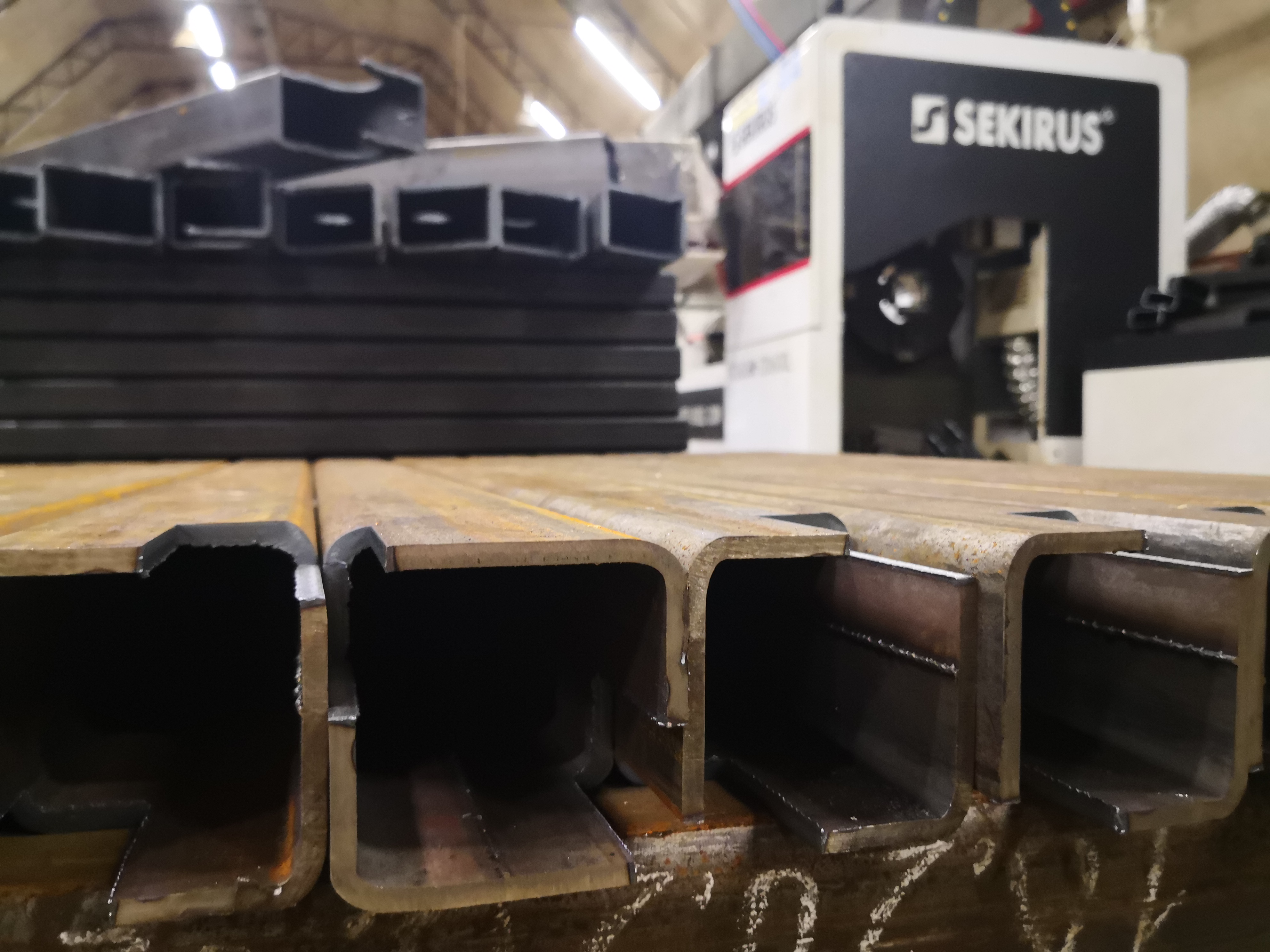

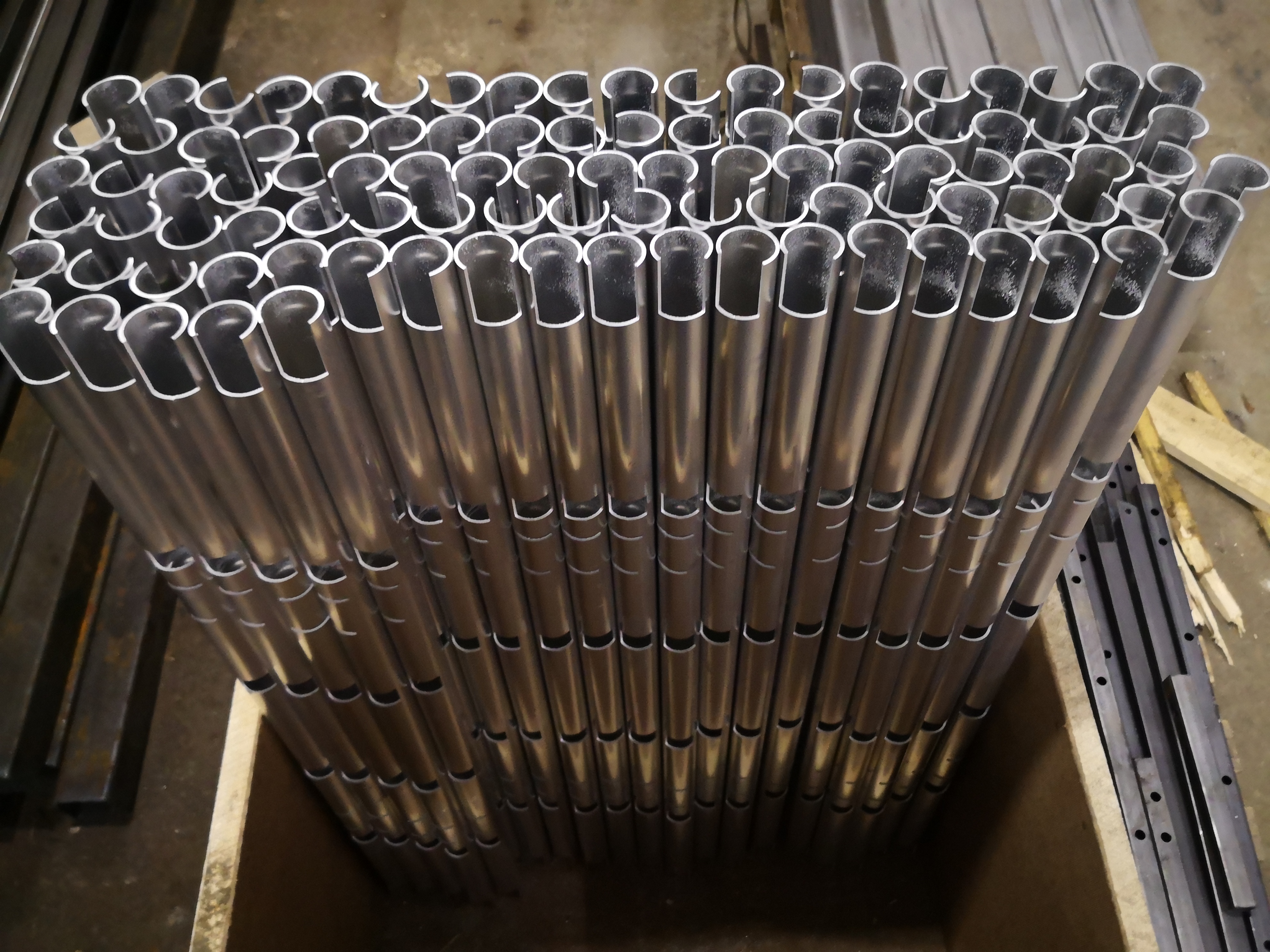

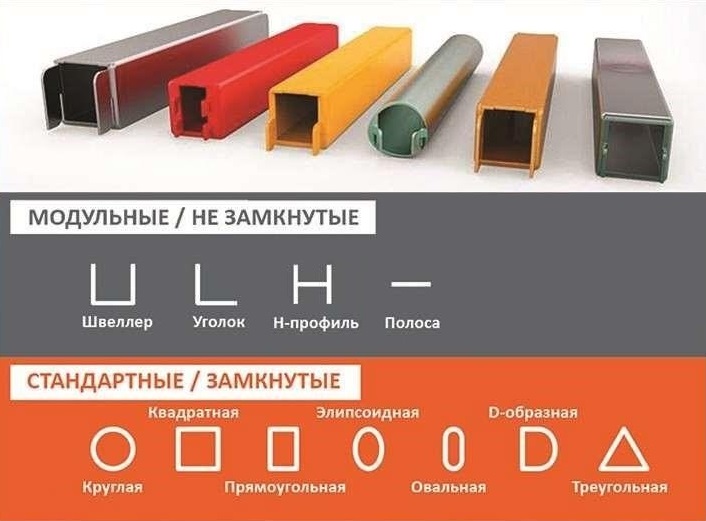

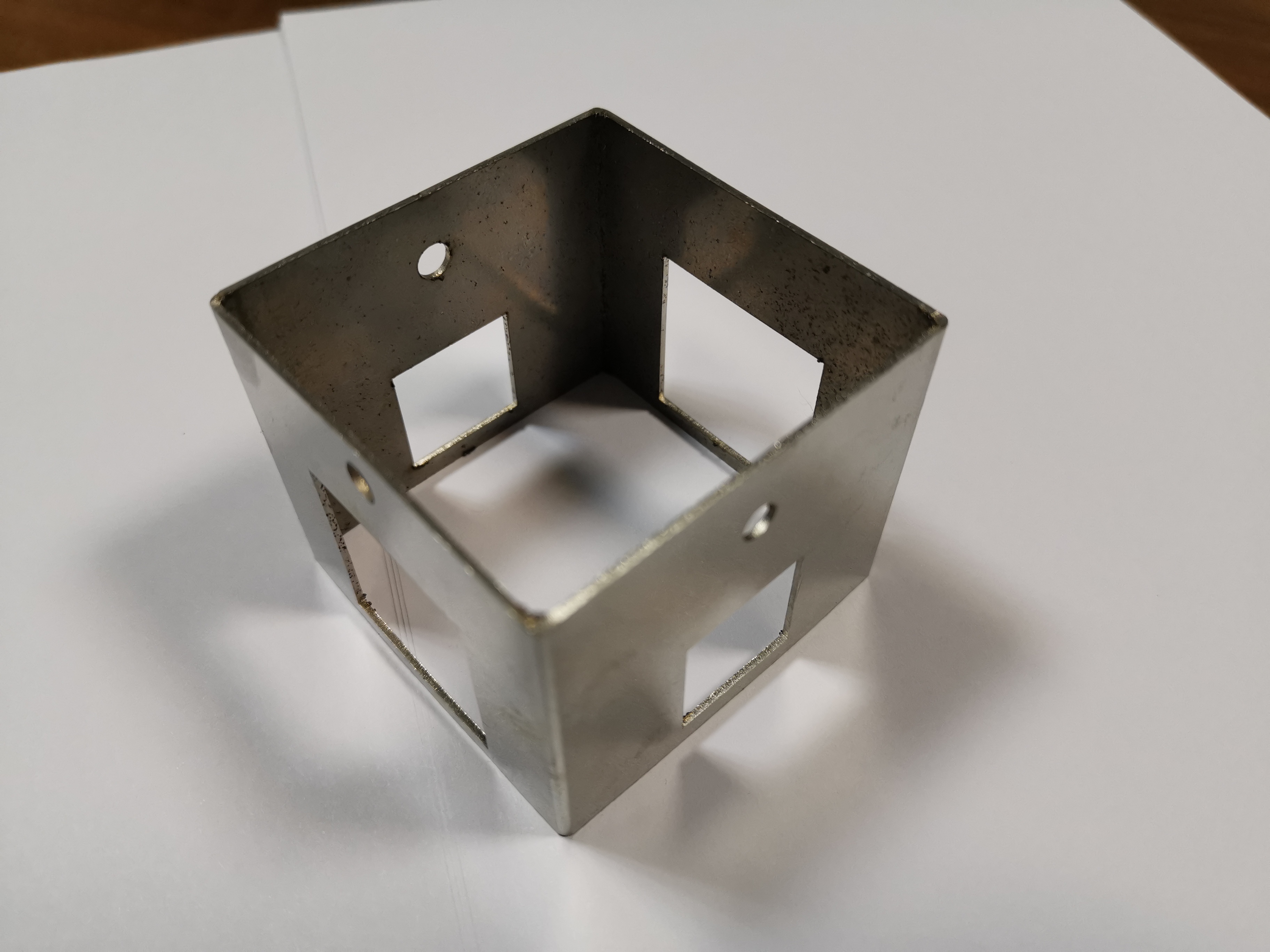

Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профили H- П-, L-, U- образной формы, со стороной от 15 мм до 170 мм (опционально до 230 мм).

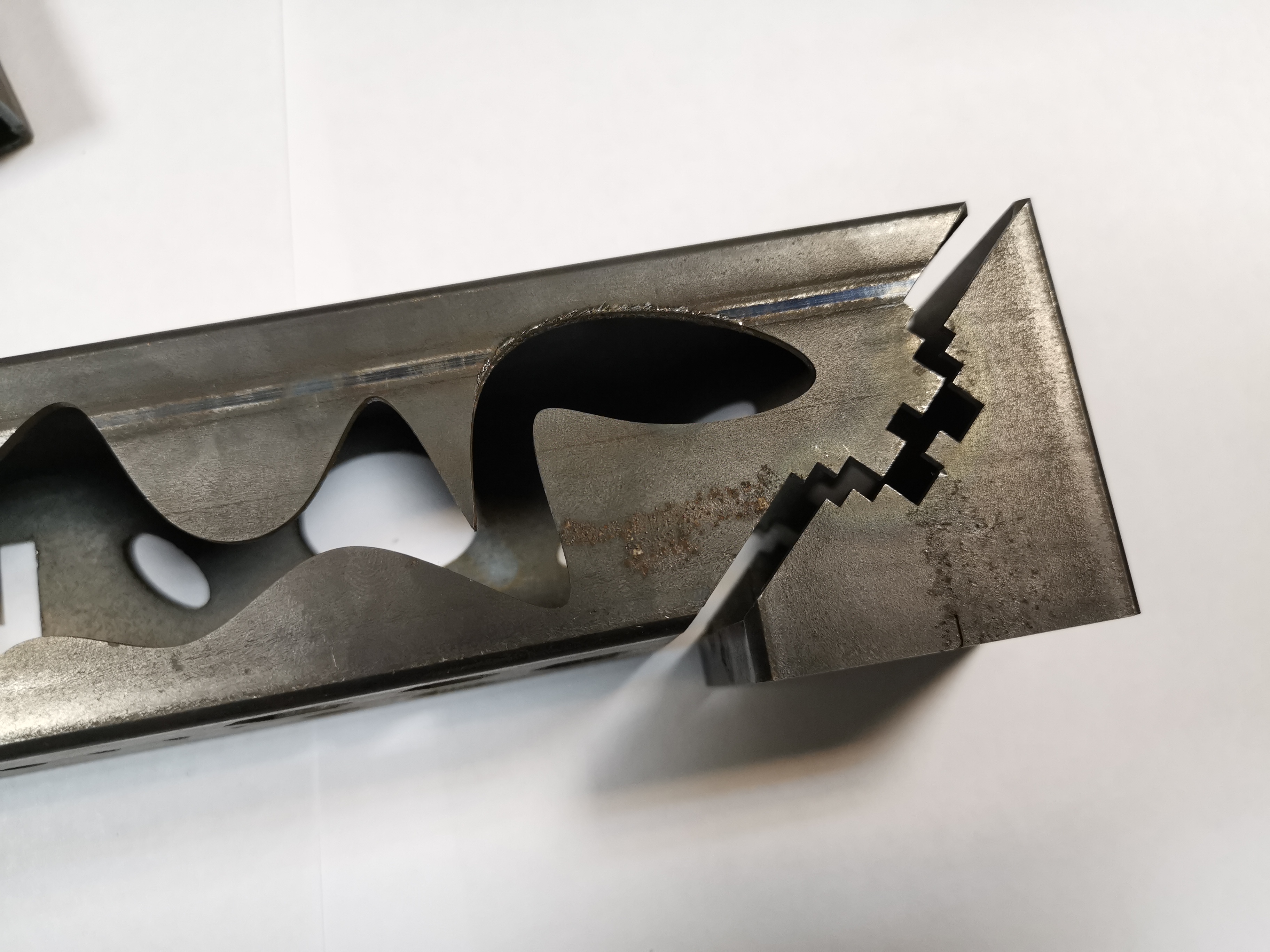

Обработка профиля с внутренними углами, а также открытых профилей возможна при использовании лазерных головок с удлиненным соплом, для такой обработки также необходима программа нестинга, позволяющая запускать симуляцию работы станка и корректировать движение лазерной головки, во избежание ее повреждения.

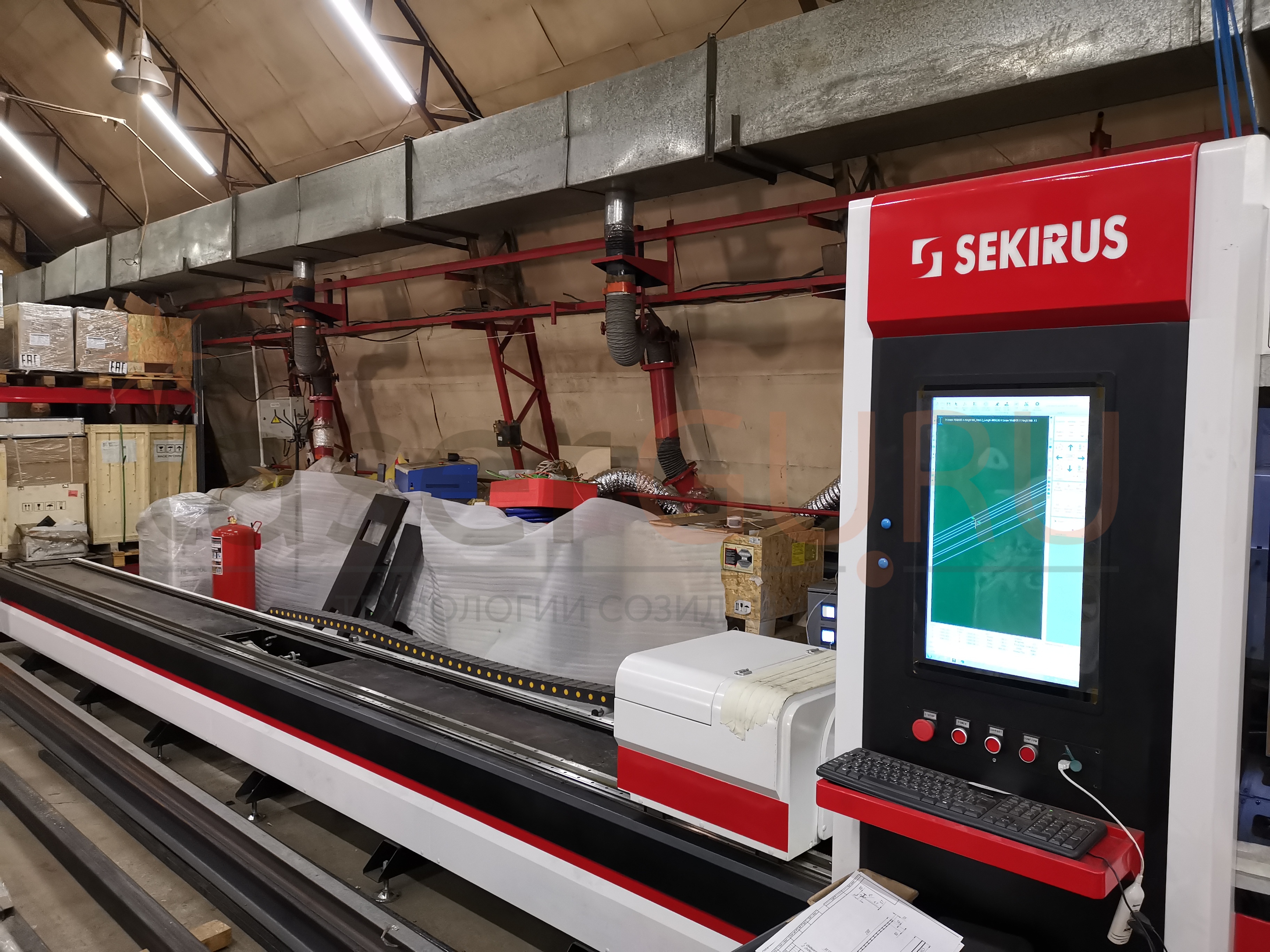

Труборез оснащен пневматическими автоматическими зажимными патронами, с помощью которых может вырезать металлические трубы круглые трубы диаметром от 20 до 170мм или профильные трубы со сторонами до 170x170мм.
Передний патрон -пневматический, квадратное отверстие и задний патрон - пневматический с прямыми кулачками, для их привода использованы японские серводвигатели Yaskawa, что обеспечивает высокую точность, и синхронность работы; для зажима заготовки нужно, всего лишь, нажать кнопку и патрон самостоятельно закрепит трубу в нужном положении и усилием.
Технические характиристики
1 |
Управляющая система |
Tube Pro + TubesT |
|
2 |
Лазерный источник |
SEKIRUS / IPG / JPT / Raycus / RECI |
|
3 |
Лазерная головка |
RAYTOOLS / PRECITEC |
|
4 |
Чиллер |
HANLI |
|
5 |
Сервомоторы |
Yaskawa |
|
6 |
Патрон |
Тип |
Пневматический |
Диаметр зажима трубы(мм) |
φ20-170 |
||
Необрабатываемый участок (мм) |
50 |
||
Обороты в мин. |
40 |
||
Обороты в мин. (макс.) |
80 |
||
Максимальная нагрузка |
150 кг |
||
7 |
X |
Перемещение |
6800 мм |
Скорость перемещения (м/мин) |
43 |
||
Максимальная скорость перемещения(м/мин) |
86 |
||
8 |
Y |
Перемещение (мм) |
400 |
Максимальная скорость перемещения(м/мин) |
40 |
||
Макс. Скорость перемещения(м/мин) |
60 |
||
9 |
Z |
Перемещение (мм) |
180 |
Макс. Скорость перемещения(м/мин) |
30 |
||
Максимальная скорость перемещения(м/мин) |
60 |
||
10 |
Направляющие Тайвань) |
25、20 |
|
11 |
Точность позиционирования |
±0.03 мм/м |
|
12 |
Точность повторного позиционирования |
±0.02 мм/м |
|
13 |
Электрика |
CHINT |
|
14 |
Пневматика |
SMC, AirTAC |
|
15 |
Управляющая система |
Tube PRO |
|
16 |
Фильтр грубой отчистки |
Опционально |
|
17 |
Рама станка |
Сварная конструкция из труб |
Обрабатываемые материалы
Материал |
Гравировка |
Резка |
Маркировка |
Углеродистые стали |
+ |
+ |
х |
Конструкционные стали |
+ |
+ |
х |
Оцинкованные стали |
+ |
+ |
х |
Электротехнические стали |
+ |
+ |
х |
Нержавеющие стали |
+ |
+ |
х |
Алюминий |
+ |
+ |
х |
Медь и медные сплавы |
+ |
+ |
х |
Золото |
+ |
+ |
х |
Серебро |
+ |
+ |
х |
Отрасли применения лазерных труборезов SEKIRUS

Вес машины | 3 000 кг |
---|---|
Волоконный лазерный источник | SEKIRUS / IPG / JPT / Raycus / RECI |
Мощность лазера | 1500 - 3000 Вт |
Рабочее поле | 6000х170 мм |
Размер рабочего стола | 6000х170 мм |
