Лазерный профилерез ЧПУ SEKIRUS P2607M-1501500-AR-X5: купить в Минске от официального дилера

Мощность лазера

12000 Вт

Рабочее поле

15200х1200 мм

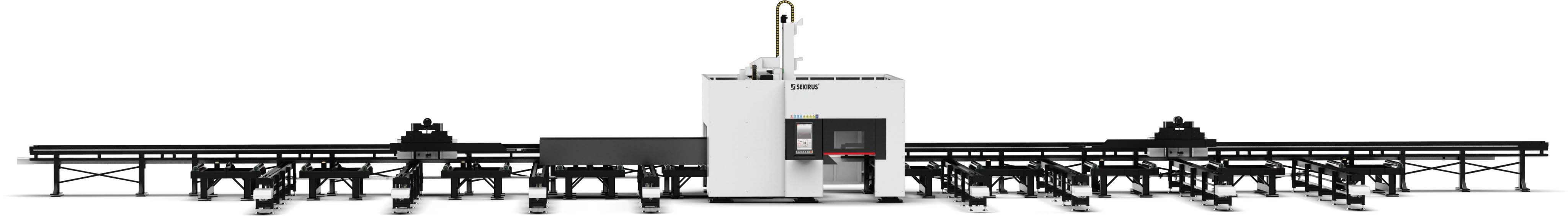

Лазерный профилерез ЧПУ SEKIRUS P2607M-1501500-AR-X5 c лазерным источником 12 000Вт и 20 000Вт предназначен для раскроя профиля шириной 1200мм, высотой 600мм, длиной до 15200 мм и толщиной до 40 мм. Максимальный вес обрабатываемой заготовки 5000 кг. Данный станок может быть оснащен системами автозагрузки и автоматической выгрузки.

Рабочий процесс

Заготовка перемещается на падающий стол с помощью мостового крана. Три измерительных цилиндра устанавливают заготовку в нужное положение и автоматически зажимают её. Профиль автоматически выталкивается в область позиционирующего колеса с помощью гидравлического бокового толкающего устройства.
Гидравлическое давление автоматически активируется для зажима профиля и профиль автоматически транспортируется в зону резки через систему управления.
Система устройств бокового давления профиля и прижимов запускается системой ЧПУ.
Использование интерфейса сенсорного экрана промышленной системы с трехмерным графическим просмотром для наблюдения за траекторией резки.
Программа запускает процесс резки.
Автоматическое завершение процесса резки.

Основные узлы станка

Оборудование в основном состоит из лазерного источника, лазерной режущей головки, системы защиты, электрической система, системы резки, системы воздушного контура, системы смазки, системы охлаждения.

Секция основной рамы: Основная часть станка состоит из головы, двойной портальной колонны, фермы, системы подачи, рабочий стол и другие части, которые являются основным компонентом всего станка для лазерной резки.

Основные узлы

Авто-загрузка и авто-выгрузка

Технические характеристики

№				Параметры
1	Пределы обработки станка			Макс. Высота профиля	600мм
				Макс. Ширина профиля	1200мм
				Макс. Длина профиля	15200мм
				Макс. Толщина металла	40мм
2	Х-ось	Дальность хода		2100мм
		Скорость движения		50м/мин
3	Y-ось	Дальность хода		1900мм
		Скорость движения		90м/мин
4	Z-ось	Дальность хода		1040мм
		Скорость движения		50м/мин
5	U-ось	Дальность хода		От -65мм до +50мм
		Скорость движения		400мм/сек
6	X,Y,Z,U - оси	Ускорение		1,5G
		Точность позиционирования		±0,03мм
		Точность повторения		±0,05мм
7	Горизонтальная ось вращения Режущей головы: Угол поворота / точность вращения			±90°/ 30 угловых секунд
8	Вертикальная ось вращения Режущей головы: Угол поворота / точность вращения			±45°/ 30 угловых секунд
9	Диапазон углов снятия фаски			±45°
10	Диапазон ширины наклона скоса			≤45mm
11	Минимальный остаток профиля			0 мм
12	Авто-загрузка			Погрузочная площадка + Транспортировочная тележка + конвейерные ролики + подающие зажимы
13	Авто-выгрузка			Разгрузочная площадка + Транспортировочная тележка + конвейерные ролики + подающие зажимы
14	Авто-загрузка и авто-выгрузка		Длина погрузки профиля	3000-15200мм
			Длина выгрузки профиля	3000-15200мм
			Диапазон размеров загрузки	1200*600мм
			Макс. Вес профиля	До 5000кг

Конфигурация станка

№	Наименование	Параметр
1	Сервомоторы и драйверы	Innovance
2	Редуктор скорости сервопривода	Motovario
3	Линейные направляющие	HIWIN
4	Шарико-винтовая пара	HIWIN
5	Реечная шестерня	Высокоточная, винтовая
6	Лазерная голова	OSPRI
7	Пневматические компоненты (цилиндр, электромагнитные клапана, эл. Пропорциональные клапана, обратный клапан, дроссельные заслонки и т.д.	SMC
8	Электрические компоненты (бесконтактные выключатели, автомат. Выключатели, кнопки, лете и т.д.)	SCHEIDER
9	Стабилизатор напряжения	Wenfeng или Xin bao rack
10	Электрический шкаф управления	SEKIRUS
11	Система ЧПУ станка	FSCUT 5000
12	Вентилятор для удаления пыли	+
13	Воздушный компрессор	+
14	Ресивер, осушитель, фильтра	+
15	Чиллер охлаждения	SEKIRUS CFLB
16	Защитные барьеры безопасности	Забор 1,5 метров
17	Автоматическая смазка узлов X,Y,Z	+
19	Класс защиты блоков питания	IP54
20	Подключение станка	380W
21	НАГРУЗКА НА ОДНУ СЕРВООПОРУ	≤330кг
22	Электропотребление станка	45кВт
23	Габариты станка	42,5м4,4м4,3м
25	Вес станка (без доп оборудования)	22 тонны

Мощность лазера	12000 Вт
Рабочее поле	15200х1200 мм
