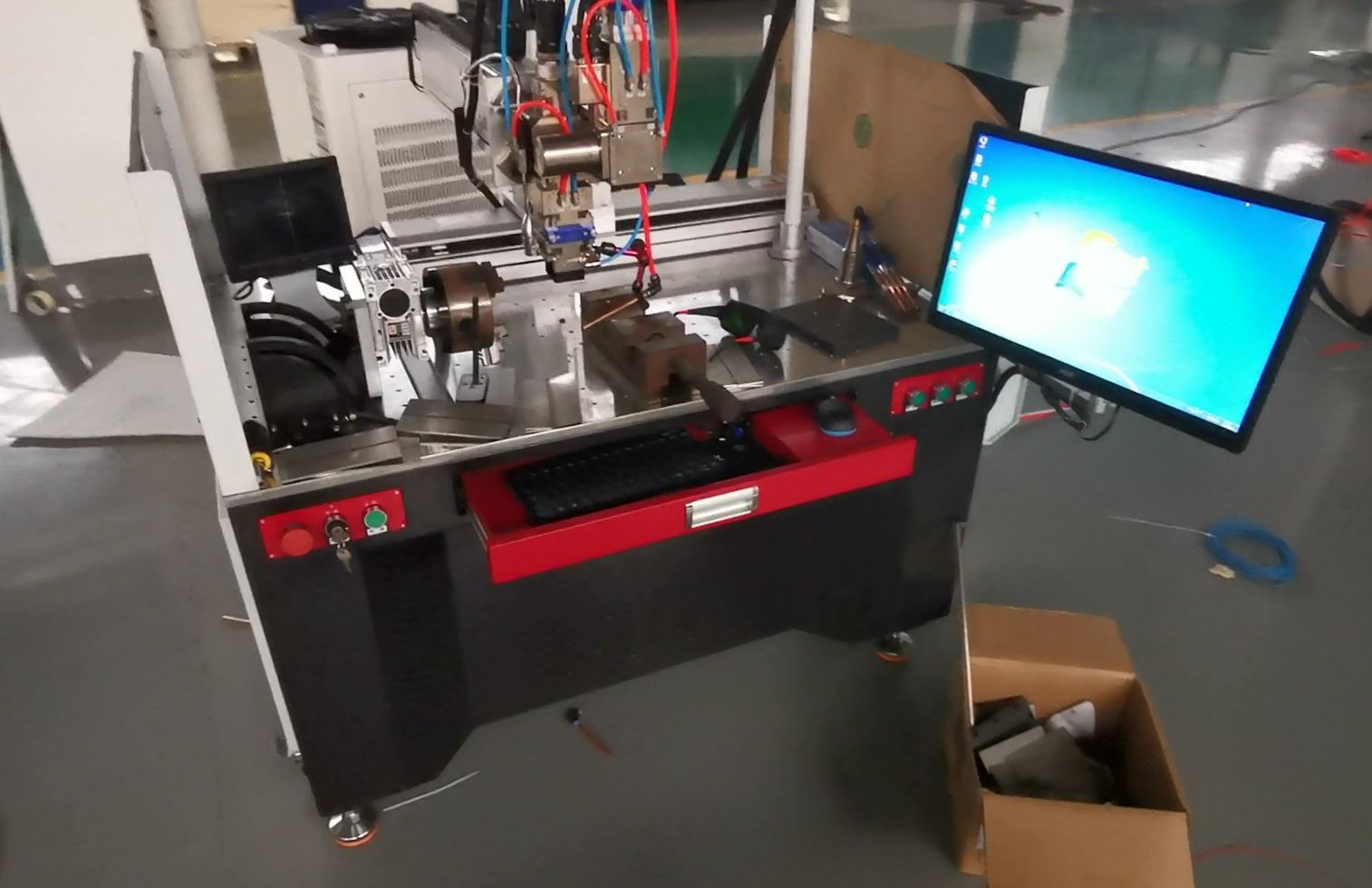

Эта машина предназначена для высокоскоростной, высокоточной, непрерывной лазерной сварки.

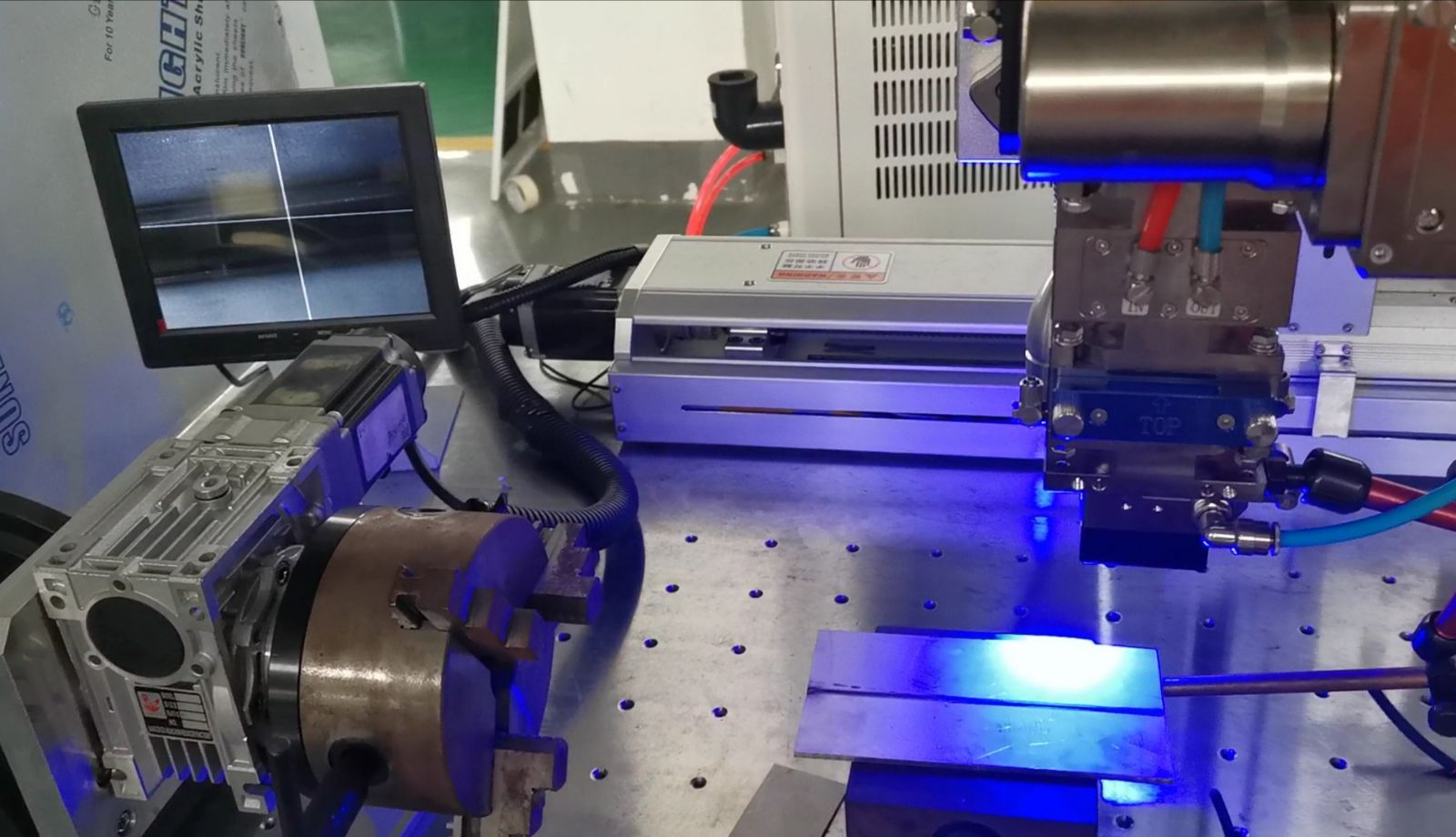

Технология проста и понятна, металлы свариваются своим телом и образуют еще более прочное соединение в зоне шва, нежели в другом месте. Головка этого аппарата двигается по трем осям, также имеется вращательная ось. Увеличительная камера, показывает мельчайшие детали обрабатываемых поверхностей на большом экране. Траектория, и параметры лазера, настраиваются в удобном интерфейсе. Аппарат опционально может быть оснащен устройством для подачи присадочной проволоки и оснащаться источниками до 4квт. Также доступно опциональное исполнение машины с моторизованным столом, или для встройки, как часть, одной производственной линии.
Технические характеристики
Параметр | Значение |
Модель | SEKIRUS SVA-S1000 |
Лазерный источник | |
Модель источника | Raycus RFL-C1000 |
Режим работы | Непрерывный / Модуляция |
Максимальная мощность излучения | 1000 Вт |
Рабочая длина волны | 1080 нм |
Диапазон частот | 0-5000 Гц |
Ширина импульса | 0.05-50 мс |
Нестабильность выходной мощности | ≤ 2% |
Пилотный красный лазер | Есть |
Выходные параметры | |
Диаметр оптоволокна | 25/50/100 нм (опционально) |
Коннектор | QBH |
BBP (качество пучка) | 0.4-2.5 мм·мрад |
Параметры электронного управления | |
Источник питания | 200~240 В, 47~63 Гц (переменный ток) |
Режим управления | Внешний, разъем RS232/AD |
Регулировка мощности | 10-100 % |
Параметры сварки | |
Скорость сварки | См. прилагаемую таблицу |
Глубина сварки | 3 мм (зависит от материала) |
Диапазон размеров пятна | 0.1~0.4 мм |
Прочие параметры | |
Вспомогательный газ | Аргон |
Охлаждение | Водяное |
Диапазон рабочих температур | 10-40°С |
Волоконный лазерный источник | IPG/Raycus/MAX |
---|---|
Глубина сварки | 4 мм |
Мощность лазера | 1000 Вт |

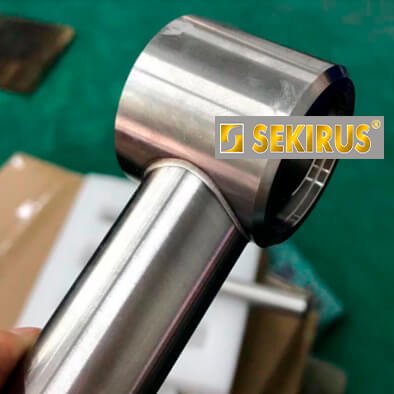

Особенности | сварка металлов, сварка нержавейки, сварка алюминия, сварка углеродистой стали, сварка оцинкованной стали |
Применение | сварка под углом, сварка встык, сварка внахлест |
Рабочее поле | 1400х500 мм |
Размер рабочего стола | 1400×500×700 мм |
Тип | Стационарное сварочное оборудование |
