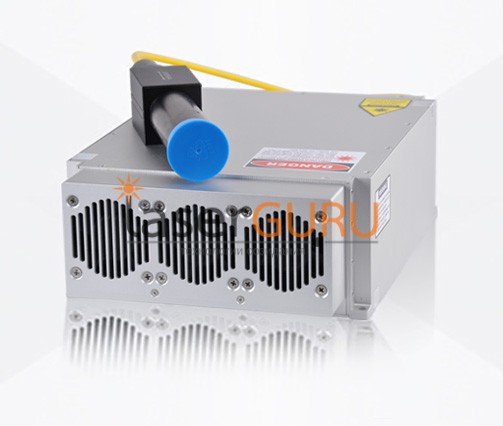

Серия импульсных волоконных лазеров GQM спроектирована для применения во всех областях промышленной лазерной маркировки. По сравнению с традиционными лазерными системами эффективность преобразования от мощности накачки до выходной мощности волоконного лазера в 10 раз выше.ФункционалКомпактная конструкция, стабильная производительность, не требующая технического обслуживания, высокое качество лучаПрименениеМаркировка, микрообработка, гравировка, скрайбирование
Характеристики | Измерение | 010-0-H | 020-0-W | 020-0-H | 030-0-W | 030-0-H | 050-0-H | 075-0-H | 100-0-H |
Длина волны излучения | >нм | 1064±3 | 1064±3 | 1064±3 | 1064±3 | 1064±3 | 1064±3 | 1064±3 | 1064±3 |
Качество пучка | M2 | ?1.7 | ?1.7 | ?1.7 | ?1.7 | ?1.7 | ?1.7 | ?1.7 | ?1.7 |
Энергия в импульсе | мдж | 0.5±0.05@20kHz | 0.7±0.05@30kHz | 1±0.05@20kHz | 0.85±0.05@30kHz | 1±0.05@30kHz | 1±0.05@50kHz | 1±0.05@75kHz | 1±0.05@100kHz |
Поляризация | / | случайная | случайная | случайная | случайная | случайная | случайная | случайная | случайная |
Длительность импульса | нс | 90-110@20kHz | 110-130@30kHz | 90-110@20kHz | 90-110@25kHz | 90-110@30kHz | 90-110@50kHz | 90-110@75kHz | 90-110@100kHz |
Ширина занимаемой полосы частот | нм | ?3 | ?3 | ?3 | ?3 | ?3 | ?3 | ?3 | ?3 |
Скорость повторного импульса | kHz | 20-80 | 30-80 | 20-80 | 25-80 | 30-80 | 50-100 | 75-150 | 100-200 |
Номинальная средняя мощность | W | 10-13 | 20±1 | 21±1 | 26±1 | 31±1 | 51±1 | 75±2 | 100±2 |
Уровень выходной мощности | % | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 |
Длина волокна^ | м | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 | 1.8±0.1 |
Рабочее напряжение | V/DC | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
Макс. потребляемая мощность | W | 80±10 | 110±10 | 110±10 | 150±15 | 150±15 | 200±15 | 300±15 | 400±15 |
Система охлаждения | / | воздушное | воздушное | воздушное | воздушное | воздушное | воздушное | воздушное | воздушное |
Температура окружающей среды | ? | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
Габаритные размеры | мм | 215*95.5*286 | 215*95.5*286 | 215*95.5*286 | 215*95.5*286 | 215*95.5*286 | 260*115*380 | 260*115*380 | 346*170*486.5 |
Вес | кг | 5.5 | 6 | 6 | 10 | 10 | 10 | 10 | 15 |
